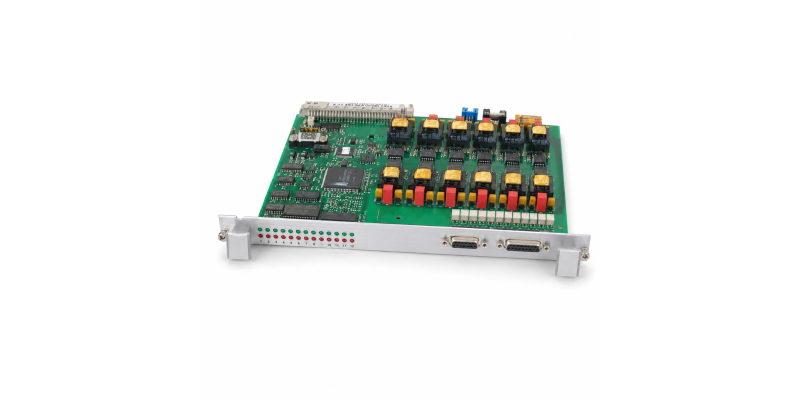

Цифровая линейная плата INDUSTRONIC 12 DDL 02 предназначена для подключения цифровых переговорных устройств к процессору системы оперативно-диспетчерской и громкоговорящей связи INTRON-D. Через один модуль подключается до 12 абонентов с передачей оцифрованных НЧ-сигналов, команд управления и данных сигнализации. Плата также обеспечивает питание устройств и непрерывно контролирует исправность абонентских линий, выявляя обрывы и короткие замыкания. Для каждого канала предусмотрены отдельные индикаторы активности, вызова и неисправности. Поддерживаются гальваническая развязка, диагностика через RS-232 и горячая замена.

Основные технические характеристики:

• Модель: 12 DDL 02

• Тип: цифровая линейная плата

• Количество подключаемых устройств: до 12

• Передаваемые данные: цифровой звук, команды управления, сигналы состояния

• Контроль линий: обрыв, короткое замыкание

• Интерфейс связи с процессором: HDLC

• Скорость передачи: 2 Мбит/с

• Сервисный интерфейс: RS-232

• Память программ: Flash EPROM, 20 КБ

• Оперативная память: 32 КБ

• Питание платы: 5 В

• Потребляемый ток: 0,4 А

• Питание абонентов: 48–72 В DC

• Максимальный ток питания абонента: 100 мА

• Ток короткого замыкания: 350 мА

• Размеры: 233 × 160 мм

• Передняя панель: 6 HU × 4 DU

• Разъёмы: PC612-C64, Sub-D 25

• Масса: 0,5 кг

• Рабочая температура: 0…+50 °C

• Вибростойкость: 2g при 10–150 Гц

• Ударопрочность: 25g/6 мс

• Стандарты ЭМС: EN 55022, EN 61000-6-2

Плата применяется для построения промышленных систем диспетчерской связи, технологического оповещения и контроля цифровых переговорных устройств.
