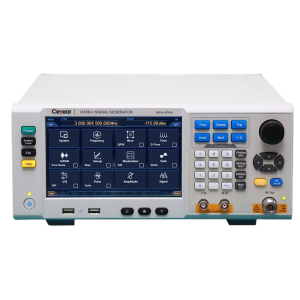

CEYEAR 1466 Analog Signal Generator — серия высокопроизводительных аналоговых генераторов ВЧ-, СВЧ- и миллиметровых сигналов, предназначенная для разработки и испытаний компонентов, модулей, приборов и комплексных радиотехнических систем. Генераторы отличаются высокой спектральной чистотой, большой выходной мощностью и широким частотным диапазоном. Коаксиальное исполнение обеспечивает генерацию сигналов вплоть до 110 ГГц, а с внешними расширителями CEYEAR 8240X диапазон может быть расширен до 750 ГГц.

Основные технические характеристики

• Серия: 1466

• Модели: 1466C / 1466D / 1466E / 1466G / 1466H / 1466L / 1466N / 1466P

• Тип: аналоговый генератор сигналов (Analog Signal Generator)

• Диапазон частот семейства: 6 кГц – 110 ГГц

• Расширение диапазона: до 750 ГГц с внешними аналоговыми расширителями источника сигнала CEYEAR 8240X

• Фазовый шум SSB: до −145 dBc/Hz при несущей 1 ГГц и отстройке 10 кГц; −132 dBc/Hz при 10 ГГц и отстройке 10 кГц

• Широкополосный шум: до −161 dBc/Hz при несущей 20 ГГц и отстройке 30 МГц

• Паразитные составляющие: менее −80 dBc при 10 ГГц

• Гармоники: менее −55 dBc

• Аналоговая модуляция: AM, FM, PM

• Импульсная модуляция, включая double pulse, pulse train, PRF jittering, PRF staggering и PRF sliding

• Режимы перестройки частоты для автоматизированных измерений

• Дисплей: цветной сенсорный 11,6"

• Дистанционное управление через веб-браузер, включая мобильные устройства

• Запись SCPI-команд с возможностью автоматического формирования примеров проектов для C++, C#, Qt, MATLAB и LabVIEW

• Возможность автоматического подключения и идентификации измерителей мощности.

Области применения

Предприятия радиоэлектронной и телекоммуникационной промышленности, разработчики ВЧ-, СВЧ- и миллиметровых компонентов, оборудования мобильной связи 5G, радиолокационных, спутниковых и радионавигационных систем, производители усилителей, фильтров, смесителей, приёмников, передатчиков и антенных систем, предприятия микроэлектроники, научно-исследовательские институты, испытательные и метрологические лаборатории, где требуется высокостабильный источник сигнала с высокой спектральной чистотой для испытаний компонентов и модулей, проверки чувствительности и избирательности приёмников, измерения характеристик ВЧ/СВЧ-трактов, OTA-испытаний, автоматизированного производственного контроля и исследований в миллиметровом диапазоне. Производитель отдельно позиционирует серию 1466 для высокоточных испытаний components, modules, machines and systems и для задач миллиметровой 5G-связи.
