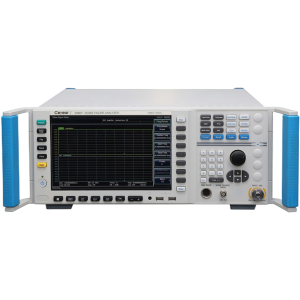

CEYEAR 3986A — анализатор коэффициента шума с рабочим диапазоном 10 МГц–4 ГГц, предназначенный для измерения коэффициента шума и усиления ВЧ-устройств. Прибор поддерживает измерения усилителей, повышающих и понижающих преобразователей частоты, включая автоматическое сканирование многоступенчатых преобразователей. Реализованы режимы SSB и DSB, компенсация потерь измерительного тракта, расчет неопределенности и контроль результатов по предельным линиям. Результаты могут отображаться в графическом, табличном и индикаторном виде.

Основные технические характеристики

• Модель: 3986A

• Тип оборудования: анализатор коэффициента шума

• Диапазон частот: 10 МГц–4 ГГц

• Измерительная полоса: 4 МГц / 2 МГц / 1 МГц / 400 кГц / 200 кГц / 100 кГц

• Диапазон измерения коэффициента шума: 0–30 дБ

• Неопределенность измерения коэффициента шума: лучше ±0,10 дБ

• Диапазон измерения усиления: −20…+40 дБ

• Неопределенность измерения усиления: лучше ±0,17 дБ

• Собственный коэффициент шума: <8,0 дБ

• Волновое сопротивление: 50 Ом

• Входной разъём: 3,5 мм, вилка

• Питание: AC 220/240 В, 50/60 Гц

• Масса: <25 кг

Области применения

CEYEAR 3986A применяется при разработке, производстве и испытаниях радиоэлектронной и телекоммуникационной аппаратуры. Основные задачи — измерение коэффициента шума и усиления усилителей, тестирование преобразователей частоты и приемных ВЧ-трактов, контроль характеристик устройств при НИОКР, входном и выходном контроле. Прибор подходит для предприятий радиоэлектронной промышленности, НИИ, испытательных и производственных лабораторий.
