В мире проектирования встраиваемых РЧ-систем инженеры сталкиваются с изменением ожиданий. Больше недостаточно захватывать сигналы с одной точки зрения или полагаться на изолированные снимки РЧ-спектра. Современные системы становятся все более сложными, интегрируя множество радиомодулей, антенн и подсистем, часто работающих одновременно в плотно упакованных средах. Эти сложности требуют решений, которые выходят далеко за рамки возможностей традиционных анализаторов спектра.

Необходимость корреляции между каналами

В основе этих проблем лежит потребность в корреляции. РЧ-инженеры должны понимать не только то, что происходит на одном канале, но и то, как сигналы ведут себя на нескольких каналах в реальном времени. Рассмотрим сценарий со встраиваемой системой с несколькими РЧ-интерфейсами — например, в устройстве связи MIMO или системе радара с фазированной антенной решеткой. Критически важно определить, синхронизированы ли все каналы, как они влияют друг на друга и соответствует ли их синхронизация ожидаемому поведению цифровой логики, управляющей ими.

Традиционные инструменты здесь испытывают трудности. Типичный анализатор спектра обеспечивает глубокое понимание характеристик сигнала, таких как частотное содержание, мощность и модуляция — но только одного сигнала за раз. И хотя инструменты временной области предлагают дополнительную видимость, им часто не хватает разрешения или возможности корреляции, необходимых для настоящего многоканального РЧ-анализа.

Инструменты для визуализации множества РЧ-сигналов в реальном времени

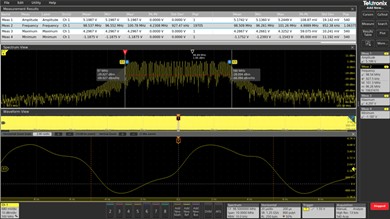

Чтобы преодолеть этот разрыв, Tektronix предлагает набор передовых решений, разработанных с учетом именно этих проблем. Ключевой инновацией является использование интегрированных цифровых понижающих преобразователей (DDC) на каждом входном канале — технология, известная как Spectrum View. Эта возможность позволяет каждому каналу выполнять частотный анализ независимо и одновременно с захватом во временной области. Инженеры могут визуализировать информацию об амплитуде, частоте и фазе от нескольких РЧ-сигналов в реальном времени, сохраняя при этом временную корреляцию, необходимую для точной отладки и анализа.

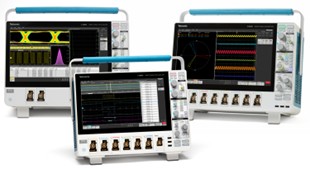

Смешанные сигнальные осциллографы (MSO) серий 4, 5 и 6 от Tektronix находятся на переднем крае этой инновации. Каждая из этих платформ интегрирует технологию Spectrum View, превращая традиционный осциллограф в мощный инструмент многоканального спектрального анализа. MSO серии 4 обеспечивает отличную отправную точку для разработчиков встраиваемых РЧ-систем, предлагая до 6 входных каналов с синхронизированным анализом. MSO серии 5 добавляет более высокую полосу пропускания и более продвинутые возможности запуска, в то время как MSO серии 6 обеспечивает лучшую в своем классе точность сигнала и полосу пропускания, делая его идеальным для передовых РЧ-приложений.

Представьте, что вы можете захватывать не только РЧ-сигнал от каждой антенны, но также цифровые управляющие линии, выходы базовой полосы и даже сигналы окружающей среды, такие как синхронизация GPS или изменения питания — все одновременно. С приборами Tektronix, использующими Spectrum View, каждый входной канал может независимо понижать частоту и анализировать сигналы, устраняя необходимость переключения между режимами или компромиссов в видимости. Этот целостный взгляд на встраиваемые РЧ-системы делает современные решения трансформирующими.

Одним из основных факторов этого сдвига является SignalVu-PC — мощное программное обеспечение для анализа от Tektronix. SignalVu-PC предоставляет передовой набор инструментов векторного анализа сигналов, позволяя инженерам выполнять глубокие РЧ-измерения, такие как анализ модуляции, тестирование спектральных излучений и временно-коррелированные измерения в нескольких доменах.

Это программное обеспечение рассматривает время не как одну форму волны, а как многомерную структуру. Инженеры могут замораживать моменты времени по каналам, увеличивать критические события и измерять фазовые различия или характеристики модуляции по нескольким входам одновременно. Вместо экспорта данных с разных устройств и борьбы с выравниванием временных меток, SignalVu-PC обеспечивает бесшовную корреляцию в реальном времени.

Четыре примера, иллюстрирующих корреляцию в реальном времени

• Возьмем, например, разработчика, работающего над платформой связи UWB (сверхширокополосной связи). Производительность такой системы часто зависит от точной синхронизации и спектрального соответствия. С синхронизированным многоканальным захватом и пониманием частотной области Spectrum View разработчик может оценить времена нарастания, огибающие модуляции и спектральные переходные процессы по всем каналам, обеспечивая соответствие требованиям и обнаруживая аномалии без догадок.
• В другом случае рассмотрим команду автомобильных инженеров, разрабатывающих систему ADAS (расширенная система помощи водителю) следующего поколения с радарными датчиками под разными углами автомобиля. Каждый датчик должен не только работать независимо без помех, но и предоставлять синхронизированные по времени данные для слияния в реальном времени в согласованную модель окружающей среды. Используя многоканальную систему сбора и корреляции Tektronix — используя как Spectrum View, так и SignalVu — инженеры могут проверить, выравниваются ли последовательности ЛЧМ-сигналов во времени, появляются ли интермодуляционные эффекты при конкретных сценариях вождения и как отражения от окружающей среды влияют на когерентность радарного изображения. Эти идеи помогают усовершенствовать радарные алгоритмы и аппаратную конструкцию до того, как автомобили выйдут на дорогу.
• В аэрокосмическом и оборонном секторе потребность в многоканальной корреляции становится еще более важной. Рассмотрим случай системы радиоэлектронной борьбы, где обнаружение вражеских радарных сигналов и ответ помеховыми сигналами должны быть не только точными, но и точно синхронизированными по времени. Если система реагирует слишком медленно или с неправильной синхронизацией, она может не обмануть системы слежения противника. Захватывая и анализируя несколько РЧ-каналов одновременно — как сигналы угрозы, так и ответ системы — используя SignalVu-PC, инженеры могут точно настроить время обнаружения и контрмер, обеспечивая критически важную надежность для миссии.
• В медицинских технологиях РЧ-телеметрия используется для передачи данных в реальном времени от имплантируемых устройств. Например, кардиомонитор может передавать сигналы на внешний приемник, и важно гарантировать, что эти передачи не нарушаются РЧ-шумом окружающей среды. Инструменты многоканального сбора данных, усиленные Spectrum View, позволяют разработчикам одновременно контролировать передачи устройства, локальный РЧ-шум и ответ от приемников, предоставляя информацию о потенциальных помехах и потере пакетов, которые были бы пропущены с одноканальными приборами.

Более того, в промышленных IoT-средах РЧ-датчики развертываются по всему объекту для мониторинга операций. Эти датчики должны надежно передавать данные, несмотря на присутствие электромагнитных помех (EMI), создаваемых оборудованием. С системами многоканальной корреляции Tektronix инженеры могут захватывать синхронизацию и РЧ-излучения датчиков вместе с источниками шума, выявляя паттерны, которые приводят к повреждению данных, и разрабатывая стратегии смягчения, такие как скачкообразная перестройка частоты или улучшение экранирования.

Уверенность благодаря многомерному представлению

Что объединяет эти сценарии — это потребность в высокой уверенности в том, как РЧ-сигналы ведут себя не изолированно, а в контексте. Этот контекст является временным, пространственным и системным. Временным, потому что несоответствие синхронизации или джиттер могут сломать систему. Пространственным, потому что множество антенн и узлов взаимодействуют в физическом пространстве. И системным, потому что РЧ не работает в вакууме — на него влияют цифровая логика, целостность питания и даже факторы окружающей среды.

Таким образом, сдвиг в тестировании и измерении РЧ заключается в том, чтобы позволить инженерам перейти от одномерного представления к многомерному пониманию. Вместо вопроса "Что происходит на этом одном канале?" вопрос становится "Как все части системы ведут себя вместе в этот момент времени?"

Эта новая парадигма поддерживается программными платформами, такими как SignalVu-PC, которые позволяют инженерам накладывать и анализировать формы волн из разных доменов — РЧ, аналоговых, цифровых — и автоматизировать измерения, которые ранее требовали часов ручного выравнивания и интерпретации. Они также поддерживают расширенный запуск, где захват инициируется не простым пороговым напряжением, а сложными условиями, такими как конкретный битовый паттерн на цифровой шине, совпадающий со спектральным всплеском.

Результат — не только лучшая отладка, но и более быстрые циклы разработки. Команды могут выявлять и устранять проблемы раньше на этапе проектирования, сокращать время, затрачиваемое на системную интеграцию, и повышать уверенность во время валидации. На конкурентном рынке, где время выхода на рынок и надежность продукта имеют решающее значение, эти преимущества значительны.

По мере развития технологий, с такими тенденциями, как 6G, автономные транспортные средства и носимые медицинские устройства, важность многоканального, временно-коррелированного РЧ-анализа будет только расти. Системы завтрашнего дня будут еще более взаимосвязанными, с более требовательными РЧ-средами. Способность видеть полную картину — а не только ее части — будет иметь решающее значение.

Заключение: контекст, корреляция и ясность

В заключение, трансформация проектирования встраиваемых РЧ-систем заключается не просто в большем количестве данных или более быстрых приборах. Речь идет о контексте, корреляции и ясности. Принимая решения Tektronix — особенно MSO серий 4, 5 и 6, которые интегрируют Spectrum View и используют мощные возможности SignalVu-PC — инженеры получают инструменты, необходимые им для освоения сложности, обеспечения соответствия требованиям и предоставления высокопроизводительных, надежных систем во все более насыщенном РЧ-мире.
