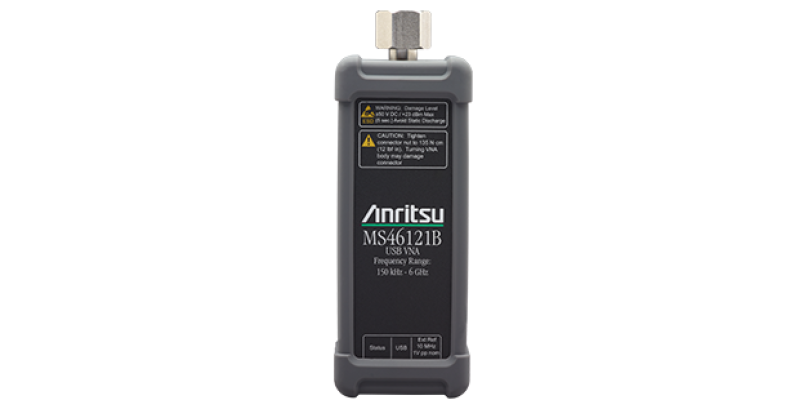

MS46121B 1-Port USB Vector Network Analyzer — компактный однопортовый векторный анализатор цепей (VNA), предназначенный для измерения коэффициента отражения, импеданса и других параметров ВЧ- и СВЧ-компонентов. Прибор подключается к персональному компьютеру через интерфейс USB и не требует отдельного дисплея или встроенной операционной системы, что делает его удобным решением для лабораторных исследований, производственных испытаний и учебных целей. Несмотря на компактные размеры, MS46121B обеспечивает высокую точность измерений и функциональность, характерную для профессиональных анализаторов цепей.

Основные технические характеристики

• Модель: MS46121B

• Тип: однопортовый USB-векторный анализатор цепей (1-Port USB Vector Network Analyzer)

• Назначение: измерение коэффициента отражения и импедансных характеристик ВЧ- и СВЧ-компонентов

• Диапазон рабочих частот: до 8 ГГц

• Количество измерительных портов: 1

• Измерение коэффициента отражения (S11) и комплексного импеданса исследуемых устройств

• Высокая точность измерений благодаря полноценной векторной обработке сигнала

• Поддержка отображения диаграммы Смита (Smith Chart), полярных диаграмм, амплитудно-частотных и фазочастотных характеристик

• USB-интерфейс для питания прибора, обмена данными и управления с персонального компьютера

• Компактные размеры и малый вес, удобные для лабораторного и мобильного использования

• Поддержка автоматизации измерений и дистанционного управления через программное обеспечение Anritsu и стандартные программные интерфейсы

Области применения

Производители радиоэлектронной аппаратуры, разработчики ВЧ- и СВЧ-компонентов, предприятия телекоммуникационной отрасли, производители антенн, фильтров, согласующих устройств и кабельных сборок, научно-исследовательские институты, университеты, испытательные и метрологические лаборатории, сервисные организации и предприятия электронной промышленности, где требуется измерение коэффициента отражения, импеданса, параметров согласования антенн и пассивных компонентов, проведение лабораторных исследований, входной контроль радиоэлектронных изделий, автоматизация испытаний и обучение методам векторного анализа цепей.
