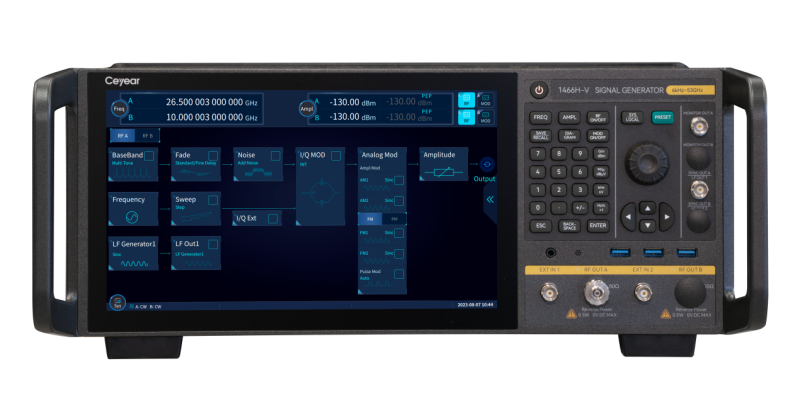

CEYEAR 1466-V Vector Signal Generator — серия высокопроизводительных векторных генераторов ВЧ- и СВЧ-сигналов для исследований, разработки и производственных испытаний современных систем связи, радиолокации и навигации. Генератор ориентирован на задачи, требующие высокой спектральной чистоты, широкой полосы модуляции, большого динамического диапазона выходной мощности и точной синхронизации нескольких источников. Поддерживаются аналоговая и цифровая модуляция, моделирование замираний, AWGN и генерация сложных пользовательских сигналов.

Основные технические характеристики

• Серия: 1466-V

• Модели: 1466C-V / 1466D-V / 1466E-V / 1466G-V / 1466H-V / 1466L-V

• Тип: векторный генератор сигналов (Vector Signal Generator)

• Полоса ВЧ-модуляции: до 2 ГГц; доступны варианты 500 МГц, 1 ГГц и 2 ГГц

• При использовании внешнего широкополосного I/Q-сигнала: полоса ВЧ-модуляции до 5 ГГц

• Фазовый шум: до −145 dBc/Hz при несущей 1 ГГц и отстройке 10 кГц; типовое значение −132 dBc/Hzпри 10 ГГц

• Минимальный устанавливаемый уровень мощности: до −150 dBm

• Динамический диапазон выходной мощности: до 170 дБ

• Максимальная выходная мощность (тип.): до +27 dBm @ 5 ГГц, +24 dBm @ 20 ГГц, +25 dBm @ 30 ГГц, +22 dBm @ 60 ГГц

• Векторная модуляция: QPSK, FSK, QAM, APSK и другие — более 30 стандартных типов цифровой модуляции

• Аналоговая модуляция: AM, FM, PM и импульсная

• EVM: типовое измеренное значение 0,4 % для QPSK при 2 ГГц

• Генерация произвольных сигналов, многотональных и многонесущих сигналов

• Внутриимпульсная модуляция: в том числе LFM, Barker Code и фазовое кодирование

• Моделирование замираний: до 20 каналов, включая Rayleigh, Rice, Doppler и модели 3GPP

• Поддержка 5G NR: более 600 TestModel/FRC, включая быстрое формирование стандартных тестовых сигналов

• Поддержка WLAN: 802.11a/b/g/n/ac/ax

• Многоприборная синхронизация для задач MIMO, beamforming и формирования нескольких когерентных источников

• Дисплей: сенсорный 11,6"

• Дистанционное управление: в том числе через веб-браузер и мобильные устройства.

Области применения

Предприятия радиоэлектронной и телекоммуникационной промышленности, разработчики оборудования 5G NR и перспективных 6G-систем, производители базовых станций и пользовательских терминалов, разработчики радиолокационных и радионавигационных систем, фазированных антенных решёток, MIMO-систем, ВЧ- и СВЧ-модулей, научно-исследовательские институты, испытательные лаборатории и производственные предприятия, где требуется генерация сложных широкополосных модулированных сигналов, оценка характеристик приёмников и передающих трактов, моделирование радиоканалов и помех, испытание компонентов и модулей, OTA-тестирование и автоматизированный производственный контроль. Производитель прямо позиционирует 1466-V для испытаний компонентов, модулей, приборов и комплексных систем связи, радиолокации и навигации.
