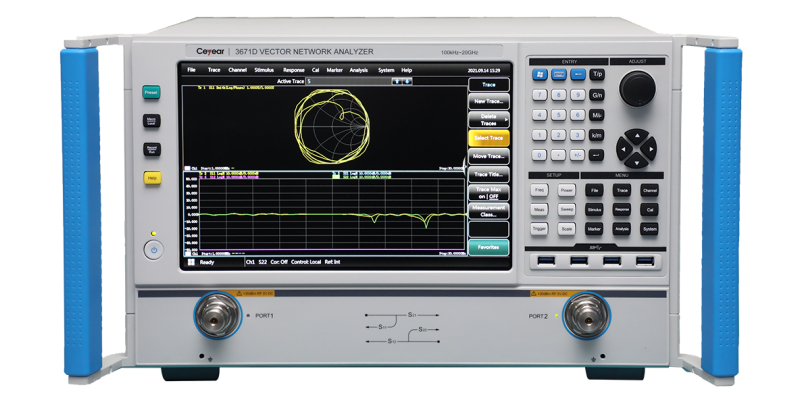

CEYEAR 3671 Series Vector Network Analyzer — серия векторных анализаторов цепей (VNA), предназначенных для измерения комплексных параметров передачи и отражения ВЧ/СВЧ-компонентов, модулей и радиочастотных трактов. Приборы позволяют определять амплитудные и фазовые характеристики исследуемых устройств и используются при разработке, настройке, испытаниях и производственном контроле радиоэлектронной аппаратуры.

Основные технические характеристики

• Серия: 3671 Series

• Тип: векторный анализатор цепей (Vector Network Analyzer, VNA)

• Назначение: измерение амплитудных и фазовых характеристик ВЧ/СВЧ-устройств

• Широкий диапазон рабочих частот, определяемый конкретной моделью серии

• Измерение S-параметров с определением амплитуды и фазы

• Измерение параметров передачи и отражения

• Высокий динамический диапазон для измерения устройств с большим вносимым затуханием

• Высокая точность измерений амплитудных и фазовых характеристик

• Измеряемые характеристики: Return Loss, Insertion Loss, VSWR, Gain, Phase, Group Delay и др.

• Представление результатов: логарифмическая/линейная амплитуда, фаза, полярная диаграмма и диаграмма Смита

• Калибровка измерительного тракта для коррекции систематических погрешностей

• Анализ во временной области для определения неоднородностей кабелей и линий передачи при соответствующей конфигурации

• Маркерные и автоматизированные измерения резонансной частоты, полосы пропускания, потерь и других параметров

• Испытание активных и пассивных устройств: фильтров, усилителей, антенн, кабелей, аттенюаторов, делителей мощности, ответвителей и других ВЧ/СВЧ-компонентов

• Дистанционное программное управление для интеграции в автоматизированные измерительные и производственные системы

Области применения

Предприятия радиоэлектронной и телекоммуникационной промышленности, разработчики и производители ВЧ/СВЧ-компонентов, антенн и антенно-фидерных устройств, фильтров, усилителей, кабелей и кабельных сборок, аттенюаторов, делителей и ответвителей, разработчики оборудования мобильной, спутниковой и микроволновой связи, радиолокационных и радионавигационных систем, предприятия микроэлектроники, научно-исследовательские институты, испытательные и метрологические лаборатории, где требуется измерение S-параметров, АЧХ и ФЧХ, КСВН, коэффициентов передачи и отражения, вносимых и обратных потерь, групповой задержки и согласования, настройка ВЧ/СВЧ-компонентов, проведение НИОКР, входной и выходной контроль продукции и автоматизированные производственные испытания.
