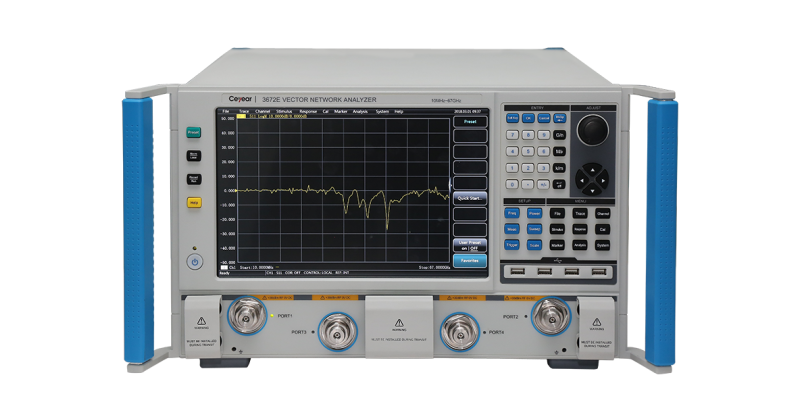

CEYEAR 3672 Series Vector Network Analyzer — серия векторных анализаторов цепей (VNA), предназначенных для измерения комплексных характеристик ВЧ- и СВЧ-компонентов, устройств и радиочастотных трактов. Анализаторы обеспечивают измерение амплитудных и фазовых параметров передачи и отражения и подходят для разработки, настройки, испытаний и производственного контроля радиоэлектронного оборудования.

Основные технические характеристики

• Серия: 3672 Series

• Тип: векторный анализатор цепей (Vector Network Analyzer, VNA)

• Назначение: измерение комплексных параметров передачи и отражения ВЧ/СВЧ-устройств

• Широкий диапазон рабочих частот, зависящий от конкретной модели серии

• Измерение S-параметров с определением амплитуды и фазы

• Измерение коэффициентов передачи и отражения

• Высокий динамический диапазон для исследования устройств с высоким вносимым затуханием

• Высокая точность измерения амплитудных и фазовых характеристик

• Измеряемые параметры: Return Loss, Insertion Loss, VSWR, Gain, Phase, Group Delay и другие характеристики

• Представление результатов в логарифмическом и линейном формате, по амплитуде и фазе, в полярных координатах и на диаграмме Смита

• Калибровка измерительного тракта для компенсации систематических погрешностей

• Анализ во временной области для исследования неоднородностей линий передачи и кабельных трактов при наличии соответствующей функции

• Маркерные и автоматические измерения для определения резонансных частот, полосы пропускания, потерь и других характеристик

• Измерение пассивных и активных устройств, включая фильтры, кабели, антенны, аттенюаторы, усилители, делители мощности и ответвители

• Дистанционное программное управление и интеграция в автоматизированные измерительные и производственные комплексы

Области применения

Предприятия радиоэлектронной и телекоммуникационной промышленности, производители ВЧ- и СВЧ-компонентов, фильтров, усилителей, антенн и антенно-фидерных систем, кабелей и кабельных сборок, аттенюаторов, делителей мощности, ответвителей и других радиочастотных устройств, разработчики оборудования мобильной, спутниковой и микроволновой связи, радиолокационных и радионавигационных систем, предприятия микроэлектроники, научно-исследовательские институты, испытательные и метрологические лаборатории, где требуется измерение S-параметров, АЧХ и ФЧХ, коэффициентов передачи и отражения, КСВН, вносимых и обратных потерь, групповой задержки и согласования, а также настройка ВЧ/СВЧ-компонентов, проведение НИОКР, входной и выходной контроль и автоматизированные производственные испытания.
