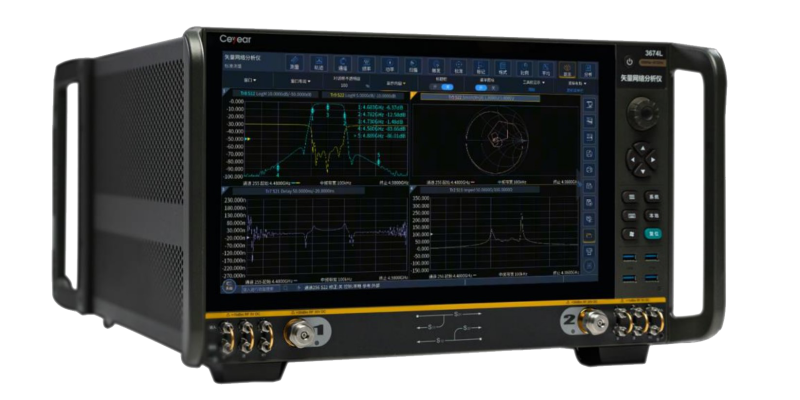

CEYEAR 3674 Series Vector Network Analyzer — серия векторных анализаторов цепей (VNA), предназначенных для комплексного измерения амплитудных и фазовых характеристик ВЧ- и СВЧ-устройств. Анализаторы позволяют исследовать параметры передачи и отражения, выполнять измерения S-параметров и оценивать характеристики компонентов, модулей, кабельных трактов и антенно-фидерных систем. Серия ориентирована на лабораторные исследования, разработку радиоэлектронной аппаратуры, производственные испытания и техническое обслуживание.

Основные технические характеристики

• Серия: 3674 Series

• Тип: векторный анализатор цепей (Vector Network Analyzer, VNA)

• Назначение: измерение комплексных параметров передачи и отражения ВЧ/СВЧ-устройств

• Широкий диапазон рабочих частот, определяемый конкретной модификацией серии

• Измерение S-параметров с определением амплитуды и фазы сигнала

• Измерение коэффициента отражения и передачи

• Высокий динамический диапазон, позволяющий исследовать устройства с высоким уровнем затухания

• Измерение Return Loss, Insertion Loss, VSWR, Gain, Phase и Group Delay

• Отображение результатов в логарифмическом и линейном масштабе, в фазовом и полярном представлении и на диаграмме Смита

• Калибровка измерительного тракта для компенсации систематических ошибок

• Временной анализ (Time Domain) для исследования неоднородностей кабелей, линий передачи и других трактов при соответствующей конфигурации

• Маркерные и автоматизированные измерения для определения резонансных частот, полосы пропускания, уровня потерь и других параметров

• Работа с пассивными и активными устройствами, включая фильтры, кабели, антенны, аттенюаторы, усилители, делители и ответвители

• Сохранение и обработка результатов измерений

• Дистанционное программное управление для интеграции в автоматизированные испытательные и производственные системы

Области применения

Предприятия радиоэлектронной и телекоммуникационной промышленности, производители ВЧ- и СВЧ-компонентов, антенн и антенно-фидерных систем, кабелей и кабельных сборок, фильтров, усилителей, аттенюаторов, делителей мощности и других радиочастотных устройств, разработчики оборудования мобильной, спутниковой и микроволновой связи, радиолокационных и радионавигационных систем, научно-исследовательские институты, испытательные и метрологические лаборатории, сервисные организации и производственные предприятия, где требуется измерение S-параметров, АЧХ и ФЧХ, коэффициентов передачи и отражения, КСВН, потерь, групповой задержки и согласования, а также настройка компонентов, диагностика ВЧ/СВЧ-трактов, проведение НИОКР, входной/выходной контроль и автоматизированные производственные испытания.
