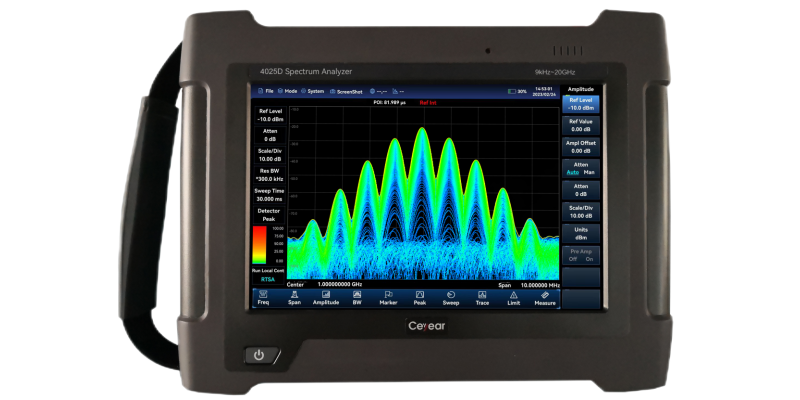

CEYEAR 4025 Spectrum Analyzer — серия высокопроизводительных портативных анализаторов спектра нового поколения для полевых и лабораторных измерений в диапазоне до 54 ГГц. Прибор сочетает классический анализ спектра с анализом помех, измерением напряжённости поля, анализом аналоговой и цифровой модуляции, измерением мощности и функциями анализа спектра в реальном времени. Компактное исполнение, аккумуляторное питание и широкий температурный диапазон делают 4025 удобным для монтажа, пусконаладки, обслуживания и поиска помех непосредственно на объекте.

Основные технические характеристики

• Серия: 4025

• Модели: 4025A / 4025B / 4025D / 4025E / 4025G / 4025K

• Тип: портативный анализатор спектра (Handheld Spectrum Analyzer)

• Диапазон частот: 9 кГц – 6 / 9 / 20 / 26,5 / 44 / 54 ГГц, в зависимости от модели; нижняя граница опционально расширяется до 5 кГц

• Встроенный предусилитель: во всём частотном диапазоне

• DANL: типично до −165 dBm/Hz для моделей 4025A/B/D и до −163 dBm/Hz для 4025E/G/K при включённом предусилителе

• Фазовый шум SSB: типично ≤ −113 dBc/Hz при несущей 1 ГГц и отстройке 100 кГц

• TOI: типично +16 dBm при 900 МГц

• Погрешность измерения амплитуды: типично ±1,0 дБ

• Скорость развертки: менее 33 мс при полосе обзора 20 ГГц и RBW 3 МГц

• Real-Time Spectrum Analyzer: полоса анализа в реальном времени до 40 или 120 МГц, поддерживаются DPX и Spectrogram

• Режимы: Spectrum Analyzer, Interference Analyzer, Channel Scanner, Field Strength, AM/FM/PM Analyzer, Location Analyzer, IQ Analyzer, Time Gate, USB CW/Peak Power Measurement и другие

• Анализ мобильных сигналов: поддерживается демодуляционный анализ 2G / 4G / 5G

• Автоматические измерения: Channel Power, Occupied Bandwidth, Adjacent Channel Power, Spectrum Emission Mask, C/N, Harmonic Distortion, Spurious Emissions и др.

• Навигация: поддержка GPS/BeiDou; типовая точность опорной частоты после GPS-калибровки достигает ±10 ppb

• Дисплей: 10,1", ёмкостный сенсорный

• Интерфейсы: LAN, USB, MicroSD, Wi-Fi, вход/выход опорной частоты 10 МГц, IF Output

• Рабочая температура: −20…+55 °C

• Масса с аккумулятором: около 3,5–3,8 кг

• Автономная работа: типично 3–4 часа.

Области применения

Операторы мобильной и спутниковой связи, предприятия телекоммуникационной и радиоэлектронной промышленности, монтажные и сервисные организации, разработчики радиолокационных и микроволновых систем, службы радиочастотного контроля, научно-исследовательские институты и испытательные лаборатории, где требуется полевой анализ спектра, поиск и локализация источников радиопомех, контроль электромагнитной обстановки, настройка и обслуживание оборудования мобильной и спутниковой связи, измерение параметров 2G/4G/5G-сигналов, анализ кратковременных и изменяющихся во времени сигналов, а также диагностика радиолокационного, микроволнового и другого ВЧ/СВЧ-оборудования. CEYEAR отдельно указывает применение 4025 для полевой настройки и обслуживания оборудования беспроводной связи, обнаружения помех, радиолокации, микроволновой связи и электронных систем.
