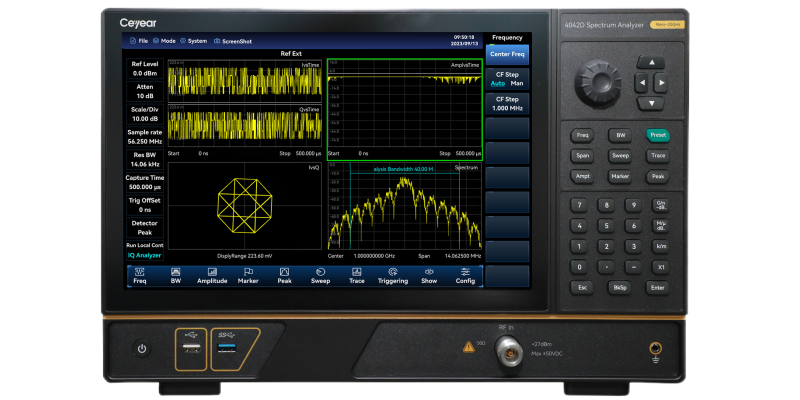

CEYEAR 4042 Series Spectrum Analyzer — серия компактных анализаторов спектра общего назначения с диапазоном измерения до 20 ГГц. При массе менее 6,5 кг приборы сочетают классический анализ спектра с расширенными режимами измерений: анализом помех, спектром в реальном времени, анализом AM/FM/PM, фазового шума, I/Q-сигналов и векторным анализом сигналов. Серия предназначена как для лабораторных исследований, так и для испытаний радиоэлектронного оборудования и телекоммуникационных систем.

Основные технические характеристики

• Серия: 4042 Series

• Модели: 4042B / 4042D

• Тип: анализатор спектра (Spectrum Analyzer)

• Диапазон частот: 9 кГц – 9 ГГц / 20 ГГц, в зависимости от модели

• Предусилитель: штатный во всём диапазоне частот

• DANL: типично до −163 dBm/Hz в диапазоне 10 МГц – 2 ГГц при включённом предусилителе

• Фазовый шум SSB: типично ≤ −113 dBc/Hz при несущей 1 ГГц и отстройке 100 кГц; ≤ −108 dBc/Hz при 10 ГГц

• TOI: типично +16 dBm при 900 МГц

• Абсолютная погрешность амплитуды: типично ±1,0 дБ

• Скорость развертки: менее 33 мс для полосы обзора 20 ГГц при RBW 3 МГц

• Real-Time Spectrum Analyzer: полоса анализа в реальном времени до 40 МГц

• Режимы измерений: Spectrum Analyzer, Real-Time Spectrum, Interference Analyzer, AM/FM/PM Analyzer, Channel Scanner, Field Strength, Power Meter, Peak Power Meter, IQ Analyzer, EMI Analyzer, Phase Noise Meter, Vector Signal Analyzer и Time Gate

• Автоматические измерения: Channel Power, OBW, ACPR, Emission Mask, C/N, Harmonics, Spurious Emissions, IP3, CCDF и другие

• Дисплей: 12,1", ёмкостный сенсорный экран с поддержкой Multi-Touch

• Интерфейсы: LAN, USB, HDMI, вход/выход опорной частоты 10 МГц и IF Output в режиме Zero Span

• Масса: менее 6,5 кг

• Поддерживается работа с внешними USB CW/Peak Power Sensors и EMI-пробниками.

Области применения

Предприятия радиоэлектронной и телекоммуникационной промышленности, разработчики и производители оборудования радиосвязи, спутниковой и микроволновой связи, ВЧ- и СВЧ-компонентов, научно-исследовательские институты, университеты, испытательные и сервисные лаборатории, где требуется анализ спектра и паразитных излучений, измерение мощности и занимаемой полосы, оценка модуляции и фазового шума, поиск радиопомех, анализ кратковременных и импульсных сигналов, разработка и настройка радиоэлектронной аппаратуры, а также проведение производственных и учебных измерений. Производитель прямо указывает применение серии для R&D и испытаний промышленной электроники, систем связи, спутниковой и микроволновой связи, научных исследований и обучения.
