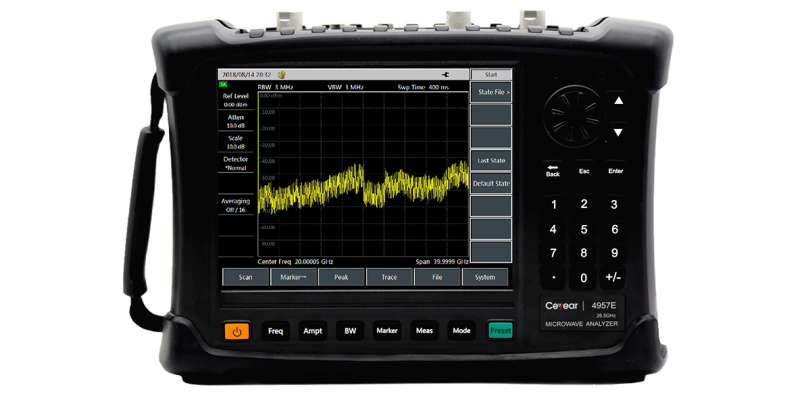

CEYEAR 4957F — портативный многофункциональный СВЧ-анализатор для измерений в диапазоне до 40 ГГц. Прибор сочетает функции двухпортового векторного анализатора цепей, анализатора спектра, тестера кабелей и антенн, измерителя мощности, напряженности поля и векторного напряжения. В режиме VNA обеспечивается измерение полного набора S-параметров с анализом амплитуды, фазы, групповой задержки, КСВН и импеданса. Модель рассчитана на исследование высокочастотных компонентов и трактов в лабораторных и полевых условиях.

Основные технические характеристики

• Модель: 4957F

• Тип оборудования: многофункциональный СВЧ-анализатор

• Диапазон частот VNA: 50 МГц–40 ГГц

• Диапазон анализа спектра: 100 кГц–40 ГГц

• Количество портов VNA: 2

• Диапазон контроля мощности: −50…+20 dBm

• RBW: 10 Гц–5 МГц

• VBW: 1 Гц–5 МГц

• Фазовый шум: ≤−99 dBc/Hz @ 100 кГц; ≤−110 dBc/Hz @ 1 МГц, несущая 1 ГГц

• Максимальный входной уровень: +27 dBm

• Тип разъёма: 2,4 мм, вилка

• Интерфейсы: USB, LAN

• Дисплей: сенсорный ЖК, 8,4″

• Питание: аккумулятор или сетевой адаптер

Области применения

CEYEAR 4957F предназначен для измерений ВЧ- и СВЧ-оборудования до 40 ГГц в радиоэлектронике, телекоммуникациях, радиолокации и НИОКР. Практические задачи включают измерение S-параметров, испытание усилителей и фильтров, анализ спектра, проверку антенно-фидерных трактов, измерение мощности и поиск радиопомех. Прибор подходит для разработки, наладки, сервисного обслуживания, лабораторных исследований и производственных испытаний.
