Проблемы при высокоскоростном импульсном тестировании

Тестирование высокоскоростных импульсов находится на переднем крае современных исследований, играя ключевую роль в таких областях, как фотонная доплеровская велосиметрия (PDV) и широкополосная лазерная дальнометрия (BLR), применяемые в исследованиях в области физики высоких энергий. Способность точно фиксировать и анализировать события, происходящие за микросекунды или даже наносекунды, имеет первостепенное значение, а требования к точности — исключительно высоки. Даже незначительные ошибки измерения могут привести к серьезным искажениям в интерпретации динамических процессов, что оборачивается дорогостоящими задержками, ростом исследовательских расходов и нарушением целостности данных.

Скорость сбора данных

Одной из основных задач при тестировании высокоскоростных импульсов является фиксация событий в исключительно короткие временные интервалы. Такие импульсные процессы требуют систем сбора данных, способных проводить оцифровку с частотой, сравнимой или превышающей скорость самого явления. Необходима не только высокая скорость оборудования, но и способность программного обеспечения обрабатывать и интерпретировать данные в реальном времени. Улучшения в обоих направлениях критичны для снижения задержек и обеспечения фиксации каждой мимолетной детали с высокой точностью.

Сбор данных с высокой точностью

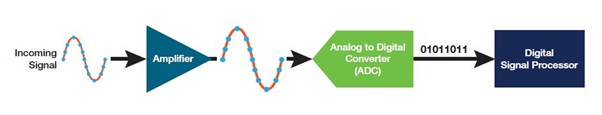

Надежность высокоскоростного сбора данных во многом зависит от отношения сигнал/шум (SNR) используемого оцифровщика, что важно для отделения полезного сигнала от фоновых помех. Не менее важен эффективный разряд АЦП (ENOB), который отражает реальное качество преобразования аналогового сигнала в цифровой в практических условиях. В контексте высокоскоростного импульсного тестирования и высокий SNR, и высокий ENOB необходимы для получения точных и достоверных данных. Для повышения этих параметров применяются передовые методы фильтрации, алгоритмы подавления шума и современные инженерные решения. Минимизация помех и повышение эффективности АЦП позволяют инженерам получать более «чистые» сигналы из сложных измерений, обеспечивая надежные данные и обоснованные выводы.

Воздействие внешней среды

Условия проведения тестов высокоскоростных импульсов часто бывают суровыми: оборудование может подвергаться экстремальным температурам и резким перепадам давления. Эти факторы не только искажают измерения, но и могут повредить чувствительные приборы. Поэтому крайне важно проектировать надежные системы, способные сохранять точность в подобных условиях. Это включает использование прочных материалов, эффективное тепловое управление и защитные корпуса для оборудования.

Ограниченное пространство

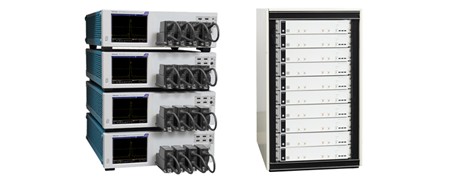

Испытательные установки PDV часто сталкиваются с ограничениями по физическому пространству — как в компактных лабораториях, так и в условиях полевых испытаний, где важно эффективно использовать каждый сантиметр. Традиционные высокоскоростные оцифровщики и системы сбора данных могут быть громоздкими, занимая ценное место в стойке и снижая гибкость при проектировании экспериментов. Современные низкопрофильные оцифровщики решают эту проблему: они обеспечивают высокую плотность каналов при минимальных габаритах, позволяя интегрировать больше измерительных возможностей в ограниченное пространство без потери производительности. Кроме того, модульная и масштабируемая архитектура позволяет инженерам настраивать системы под конкретные условия, сохраняя при этом необходимую точность и разрешение. Продуманное размещение оборудования и организация кабелей также способствуют уменьшению беспорядка и обеспечивают эффективную работу в ограниченном пространстве.

Калибровка и выравнивание

Точность измерений в системах PDV и аналогичных установках напрямую зависит от корректной калибровки и юстировки. Все приборы должны быть тщательно откалиброваны, чтобы обеспечить правильность измерений скорости и смещения. Даже незначительные смещения могут привести к серьезным ошибкам и потребовать длительной, дорогостоящей перекалибровки.

Анализ и интерпретация данных

Огромный объем данных, генерируемых в процессе высокоскоростного импульсного тестирования, сам по себе представляет проблему. Для получения ценных выводов из этих данных необходимы мощные аналитические инструменты и глубокое понимание как физики процессов, так и ограничений измерительных систем. Современные платформы анализа данных включают в себя продвинутые алгоритмы, которые помогают инженерам визуализировать тренды, выявлять аномалии и преобразовывать «сырые» данные в практическую информацию, тем самым ускоряя и улучшая принятие решений.

Поиск решений

Несмотря на все сложности, связанные с высокоскоростным импульсным тестированием, технологический прогресс продолжает открывать новые возможности. Tek предлагает решения, разработанные для повышения точности, надежности и эффективности высокоскоростной диагностики. Продукты Tektronix созданы с учетом уникальных требований к регистрации и анализу сверхбыстрых процессов, гарантируя, что ваши команды получают все необходимое для достижения новых высот в исследованиях и разработках.
