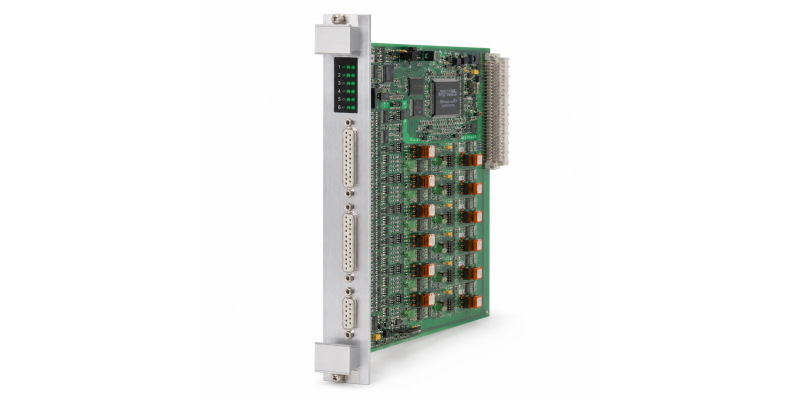

Аналоговая линейная плата INDUSTRONIC 12 DAL 03 предназначена для подключения переговорных устройств с аналоговыми линиями к процессору системы оперативно-диспетчерской и громкоговорящей связи INTRON-D. Модуль принимает и передаёт 12 низкочастотных аудиосигналов, а также управляет 48 исполнительными линиями ввода-вывода типа «сухой контакт». Входящие аналоговые сигналы преобразуются в цифровую форму для дальнейшей обработки системой. Гальваническая развязка отделяет линии передачи от электронной части платы. Предусмотрены поканальная светодиодная индикация, диагностика неисправностей, защита от короткого замыкания и горячая замена.

Основные технические характеристики:

• Модель: 12 DAL 03

• Тип: аналоговая линейная плата

• Количество подключаемых абонентов: 12

• Количество аналоговых НЧ-каналов: 12

• Количество линий ввода-вывода: 48

• Тип управляющих линий: «сухой контакт»

• Интерфейс связи с процессором: HDLC

• Скорость передачи цифрового сигнала: 2 Мбит/с

• Индикация: активность НЧ-входа, НЧ-выхода и неисправность

• Память программ: Flash EPROM, 8 МБ

• Оперативная память: 512 КБ

• Питание платы: 5 В

• Потребляемый ток: 0,3 А

• Питание абонентов: 48–72 В DC

• Входное сопротивление: 5000 Ом

• Выходное сопротивление: 300 Ом

• Максимальный ток питания: 350 мА

• Ток короткого замыкания: 350 мА

• Минимальное напряжение активной линии: 38 В

• Размеры: 233 × 160 мм

• Передняя панель: 6 HU × 4 DU

• Разъёмы: PC612-C64, Sub-D 25

• Масса: 0,7 кг

• Рабочая температура: 0…+50 °C

Плата применяется для построения промышленной диспетчерской связи, подключения аналоговых переговорных устройств и управления внешними исполнительными цепями.
