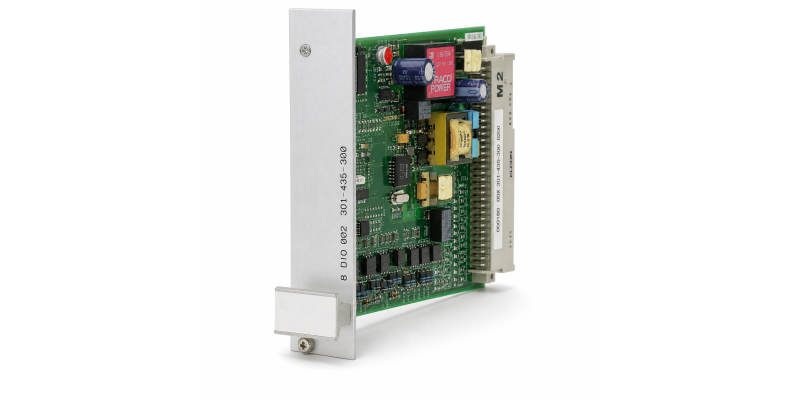

Цифровые платы INDUSTRONIC 8 DIO предназначены для сопряжения цифровых устройств системы оперативно-диспетчерской связи INTRON-D с аналоговыми системами и периферийным оборудованием. Модули обеспечивают восемь защищённых от короткого замыкания аналоговых линий, преобразование НЧ-сигналов и гальваническую развязку цифровой и аналоговой частей. Входной и выходной уровни регулируются раздельно. Аналоговый интерфейс конфигурируется для двух- или четырёхпроводного подключения. Линейка выпускается в виде встраиваемой платы 8 DIO 00x и модуля 8 DIO 10x в защищённом корпусе для наружной установки.

Основные технические характеристики:

• Серия: 8 DIO

• Исполнения: 8 DIO 00x — встраиваемая плата; 8 DIO 10x — модуль в корпусе

• Количество линий: 8

• Аналоговый интерфейс: двух- или четырёхпроводной

• Частотный диапазон: 300–3400 Гц

• Входное напряжение НЧ-сигнала: 1–10 В, регулируемое

• Входное сопротивление: 2000 Ом

• Выходное напряжение NF a/b: 0–4,5 В

• Выходное сопротивление NF a/b: 75 Ом

• Выходное напряжение WL a/b: 0–4,5 В

• Выходное сопротивление WL a/b: 150 Ом

• Рабочее напряжение: 42–72 В DC

• Потребляемый ток: 20–100 мА

• Максимальный ток линии: 200 мА

• Входное напряжение линии: 30–72 В DC

• Релейный контакт: 60 В DC/30 В AC, 0,5 А, 20 Вт

• Передняя панель 8 DIO 00x: 6 HU × 3 DU

• Размеры корпуса 8 DIO 10x: 180 × 180 × 91 мм

• Степень защиты 8 DIO 10x: IP65

• Рабочая температура: −20…+50 °C

• Стандарты ЭМС: EN 61000-6-2, EN 61000-6-4

Платы применяются для подключения аналоговых линий, внешних систем управления и технологического оборудования к промышленным сетям диспетчерской связи.
