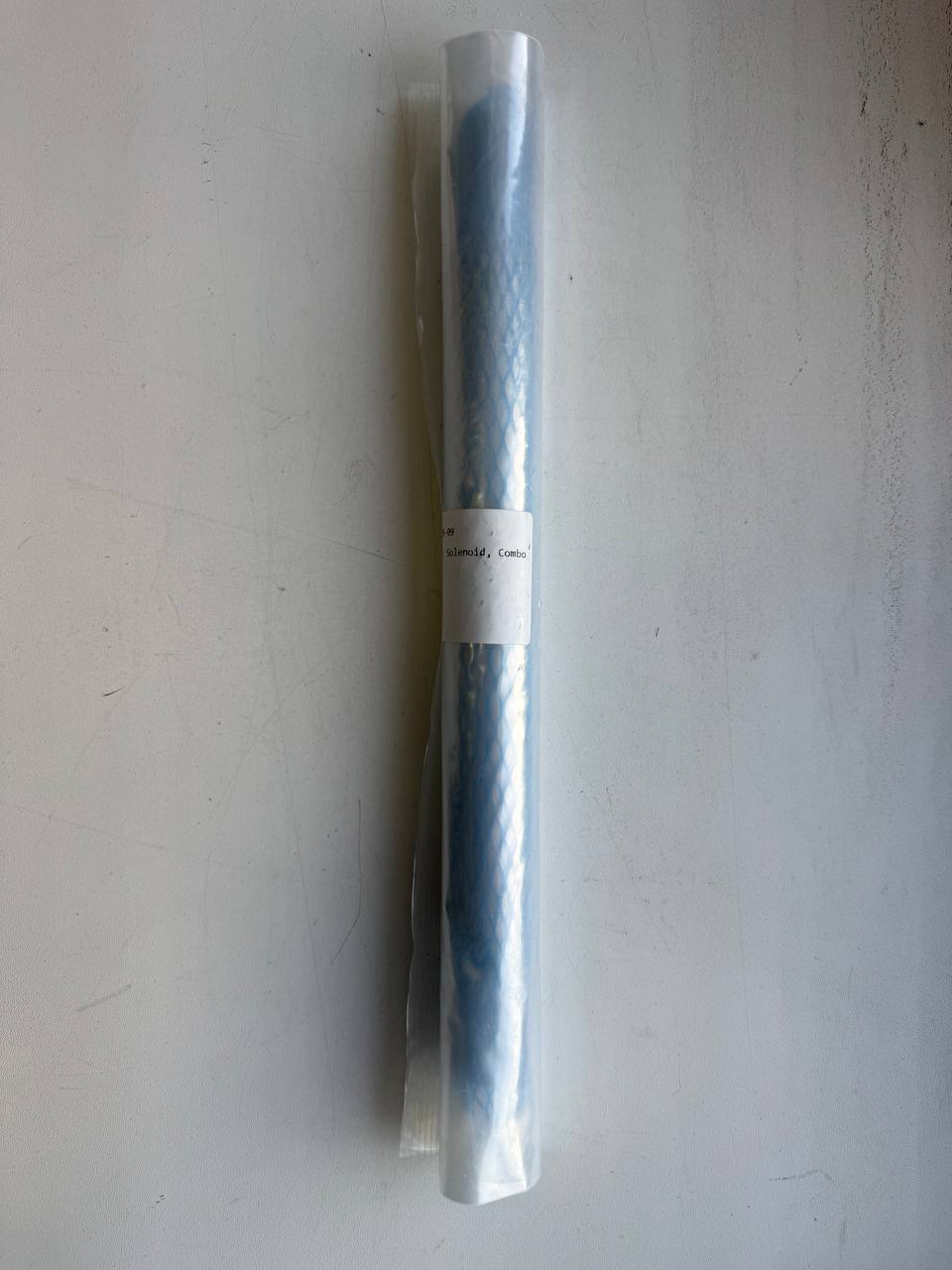

Вал Wilden 15-3805-09

Вал Wilden 15-3805-09 представляет собой центральный шток (shaft), который соединяет две диафрагмы и перемещается возвратно-поступательно внутри насоса, обеспечивая процесс перекачивания жидкости.

Описание и характеристики

Назначение: Является основным подвижным элементом, передающим механическое усилие от системы распределения воздуха к диафрагмам.

Материал: Изготавливается из нержавеющей стали (Stainless Steel). В некоторых альтернативных исполнениях или аналогах может встречаться углеродистая сталь (Carbon Steel). Материал обеспечивает высокую прочность и устойчивость к коррозии в контакте с перекачиваемой средой (если части вала находятся в жидкости) и конденсатом в воздушном тракте.

Вес: Приблизительный вес составляет около 0.98 кг (2.17 фунта).

Совместимость с насосами

Типоразмер: Предназначен для насосов Wilden диаметром 3 дюйма (76 мм).

Серии насосов: Используется в широком спектре 3-дюймовых моделей, включая:

Pro-Flo® V (PV15)

Pro-Flo® Shift (PS15)

Pro-Flo® X (PX15)

Turbo-Flo® (T15)

Конструкция: Применяется как в металлических насосах с болтовым (bolted), так и с хомутовым (clamped) соединением.

Деталь 15-3805-09 часто упоминается как "SOL Combo" (Solenoid Combination) вал, что указывает на его конфигурацию, предназначенную для использования с определенными типами пилотных клапанов или соленоидным управлением в системе ADS.
