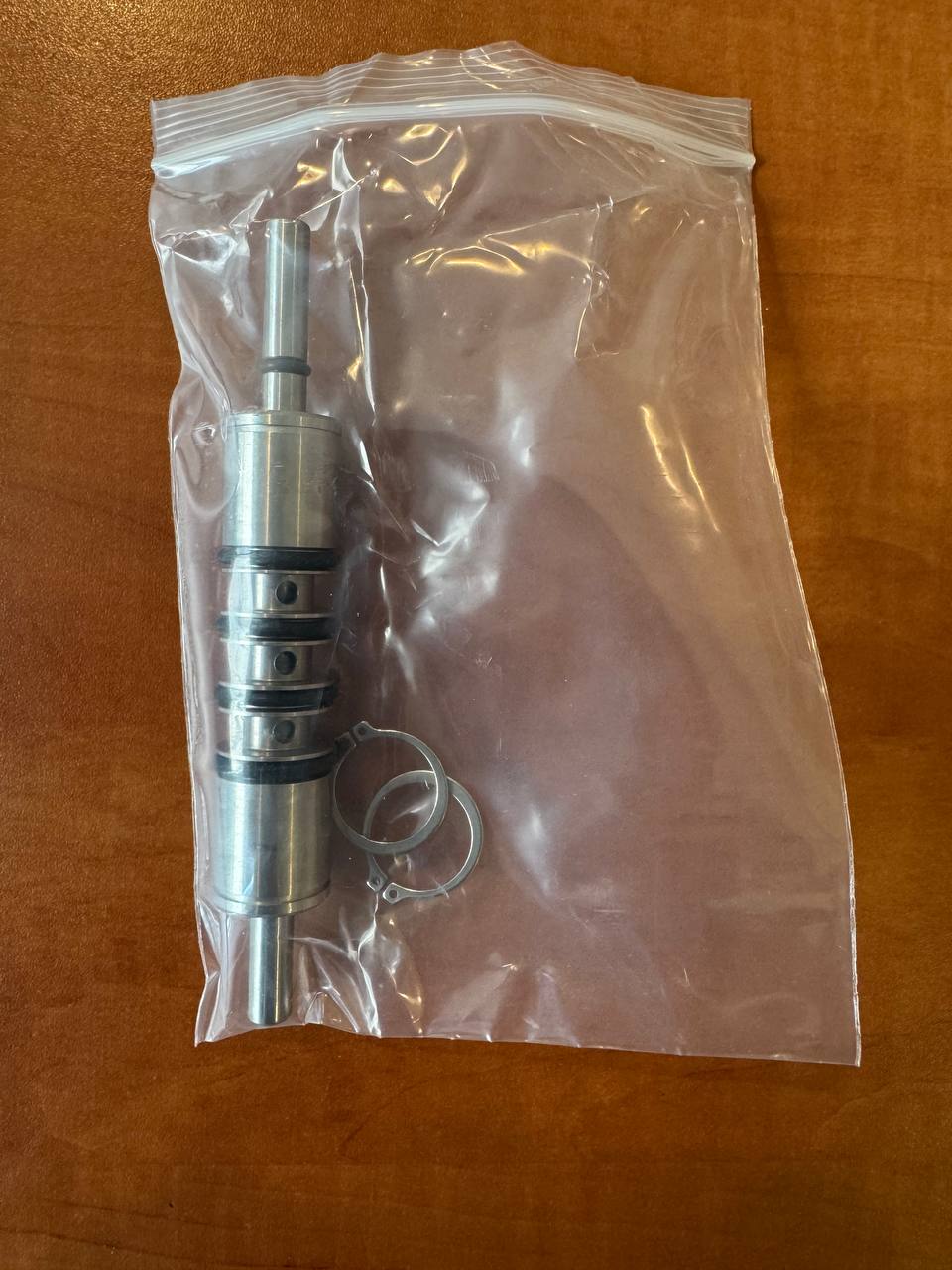

Wilden 15-3884-99 (золотник переключающийся в сборе)

Деталь Wilden 15-3884-99 (золотник переключающийся в сборе) представляет собой узел пилотной гильзы/клапана (Pilot Sleeve Assembly), который является «интеллектуальным центром» пневматической системы распределения воздуха (ADS) в мощных насосах Wilden.

Основные характеристики и назначение:

Тип детали: Пилотный управляющий узел (Pilot Sleeve/Spool Assembly).

Совместимость с насосами: Предназначен для крупных насосов типоразмера 3" (76 мм).

Поддерживаемые серии:

Pro-Flo® V (PV15)

Pro-Flo® Shift (PS15)

Pro-Flo® X (PX15)

Материал: Изготавливается из комбинации материалов (металл/пластик/эластомеры) для обеспечения низкого трения и высокой износостойкости.

Принцип работы в системе:

Этот узел работает как переключатель для основного воздушного клапана. Когда вал с мембранами доходит до конца своего хода, внутренний поршень активирует пилотный золотник (15-3884-99). Тот, в свою очередь, перенаправляет поток воздуха на большой конец основного золотника (о котором мы говорили ранее, например, в PV15), заставляя его сдвинуться и изменить направление движения мембран.

Особенности детали:

Точность срабатывания: Узел имеет минимальные допуски для предотвращения «мертвых точек» и обеспечения мгновенного пуска насоса даже при низком давлении воздуха.

Конструкция «в сборе»: Поставляется как готовый к установке картридж, что упрощает техническое обслуживание и исключает ошибки при подборе отдельных уплотнений.

Вес: Около 0.2–0.4 кг (в зависимости от конкретной модификации и упаковки).

Ремонтопригодность: При износе колец на пилотном золотнике рекомендуется замена всего узла 15-3884-99 для восстановления заводских характеристик производительности.

Этот компонент критически важен для исключения остановки насоса в процессе работы и обеспечения стабильного ритма перекачки.
