Обзор степеней защиты IK (издание 2025 года)

Устройства, эксплуатируемые в общественных или уличных условиях, как правило, подвергаются случайным толчкам, ударам и даже умышленному повреждению. Стандарт IEC 62262 вводит рейтинг IK для определения уровня стойкости корпуса к механическим ударам. Данный рейтинг выражает ударостойкость в джоулях и помогает инженерам и системным интеграторам подбирать оборудование, способное выдержать реальные физические нагрузки. В настоящей статье кратко изложено, что такое рейтинги IK и как они применяются в практических инсталляционных задачах.

Содержание

1. Что такое степень защиты IK?

2. Классификация уровней IK и их описание

3. Методы испытаний по IK

4. IK и проектирование продукта

5. Рейтинги IK и IP: в чём разница?

6. Примеры реального применения

7. Заключение

Что такое степень защиты IK?

1. Определение

Степень защиты IK — это международный стандарт, закреплённый в IEC 62262, используемый для классификации уровня защиты электрического корпуса от внешних механических воздействий. Рейтинг обозначается как IK с числом от 00 до 10, где более высокое число соответствует более высокой ударостойкости.

2. Назначение и значимость

Рейтинг IK позволяет инженерам и потребителям оценить способность устройства выдерживать случайные удары, умышленное повреждение или жёсткие погодные условия. Это обеспечивает безопасность и надёжность таких изделий, как уличные акустические системы, камеры, светильники и промышленное оборудование на протяжении всего срока эксплуатации.

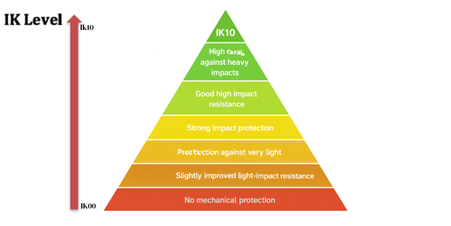

Классификация уровней IK и их описание

Степень защиты IK определяет способность корпуса противостоять внешним механическим воздействиям, позволяя инженерам и системным интеграторам быстро оценить ресурс устройства. Чем выше уровень IK, тем большую энергию удара оно способно поглотить: от лёгкого случайного контакта при IK01 до максимальной защиты от вандализма при IK10. В приведённой ниже таблице классификации указаны каждый уровень IK, соответствующая энергия удара в джоулях и типичные области применения — для удобного ориентира при выборе необходимого уровня защиты в различных условиях.

Понимание степени защиты IK имеет принципиальное значение для грамотного проектирования и монтажа электрических корпусов. Определив уровень энергии удара и типичные условия эксплуатации устройства, можно выбрать необходимый уровень IK и обеспечить безопасность и работоспособность оборудования при любых механических нагрузках. Правильно подобранный рейтинг IK — будь то внутренняя техника, подверженная случайным ударам, или уличное оборудование в условиях возможного вандализма — позволяет продлить срок службы изделия, повысить его безопасность и надёжность.

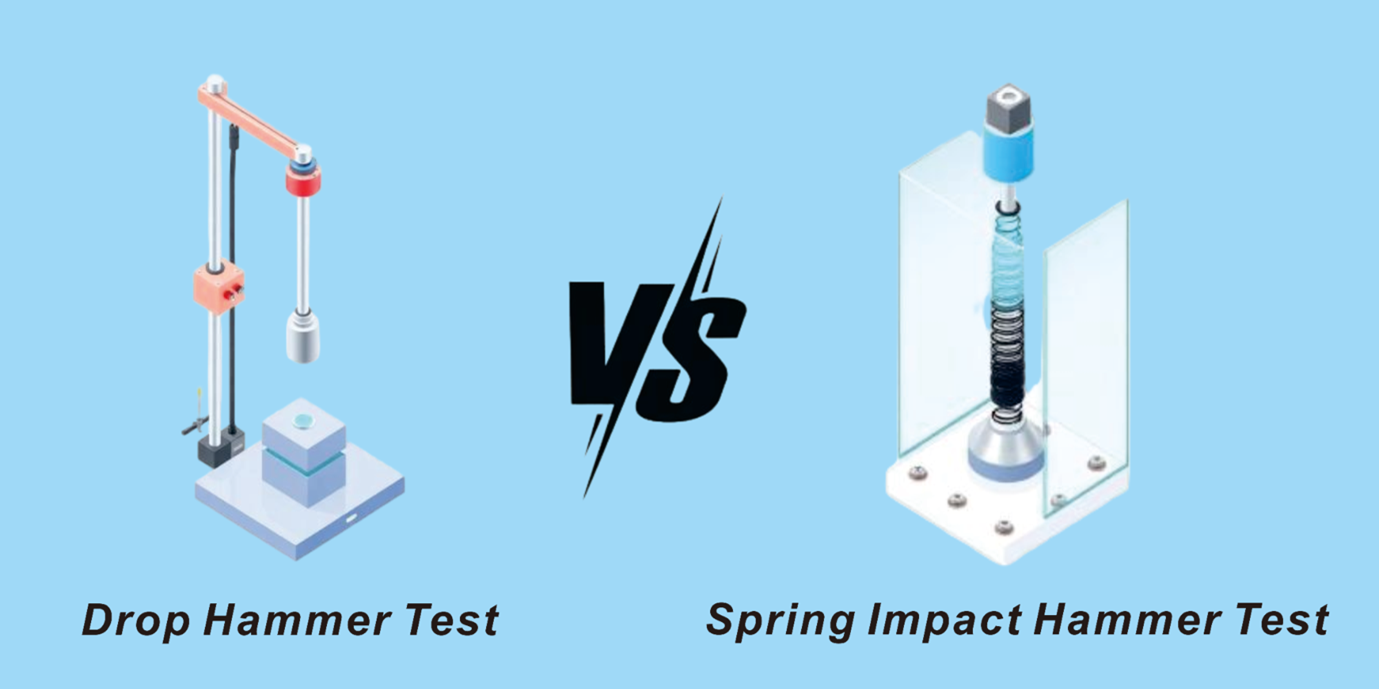

Методы испытаний по IK

Степень защиты IK корпуса определяется с помощью стандартизированных методов испытаний, предусмотренных IEC 62262. Испытания воспроизводят механические удары различной энергии для проверки стойкости устройства. Основные методы включают следующее.

1. Испытание падающим молотом

Метод предусматривает падение груза (молота) известной массы с заданной высоты на корпус для воспроизведения энергии удара, соответствующей испытуемому уровню IK.

Цель: определение предела ударной прочности, стойкости к трещинам и деформации, порога разрушения.

Типичные стандарты: ASTM D4272, D2444 (пластики/трубы), ISO 6603 (пластики), IEC 60068-2-31 (электроника), EN 13049 (мебель), UL 746F (пластики).

Методика: постоянная масса, регулируемая высота падения (энергия = mgh); фиксированная высота, переменная масса; оснащённый ударник измеряет силу, время, энергию и смещение.

Ключевые параметры: масса и геометрия ударника, высота падения, энергия удара, тип опоры/наковальни, кондиционирование образца и температура, количество ударов.

Результаты: зачёт/незачёт при заданной энергии, критическая высота падения, энергия удара до разрушения, характер разрушения, вмятины и деформации.

2. Испытание пружинным ударным молотком

В данном методе пружинный ударный молоток обеспечивает точную передачу энергии удара на корпус. Пружинный механизм гарантирует стабильную силу удара и позволяет проводить испытания при различных уровнях IK. Метод особенно эффективен для ударов малой энергии, где важна контролируемость и воспроизводимость.

Цель: проверка прочности корпуса, риска образования острых кромок или разломов, безопасности при повседневных ударах.

Типичные стандарты: IEC 60068-2-75, IEC 60950/62368, IEC 60601, EN/UL 62262 (коды IK), GB/T 2423.55.

Уровни энергии: как правило, от 0,2 Дж до 2 Дж и выше, в соответствии с рейтингами IK (например, IK07–IK10).

Оборудование: калиброванный пружинный молоток с заданной массой, геометрией наконечника и механизмом освобождения; жёсткая опора/наковальня.

Методика: кондиционирование образца; установка согласно стандарту; выбор энергии удара; нанесение заданного количества ударов в определённых точках (рёбра, углы, уязвимые места); осмотр на наличие трещин, ослабленных деталей, опасностей; функциональная проверка при необходимости.

Ключевые параметры: энергия удара (Дж), места и углы нанесения ударов, количество ударов, тип наконечника, крепление образца, температура окружающей среды.

Результаты: отсутствие доступа к опасным токоведущим частям, отсутствие острых кромок, функциональные повреждения не превышают установленных норм.

IK и проектирование продукта

Для обеспечения заданного уровня защиты IK при проектировании изделия необходимо соблюдать тщательный баланс между конструктивными решениями, выбором материалов, технологией производства и реальными условиями эксплуатации. Задача состоит в том, чтобы корпус был способен противостоять механическим воздействиям без ущерба для безопасности, функциональности и эстетики.

1. Выбор материала

Правильный выбор материала является ключевым условием достижения требуемого рейтинга IK.

Металлы (сталь, алюминий): обладают высокой ударостойкостью и стойкостью к деформации; применяются в изделиях с высоким IK, например в промышленном оборудовании, корпусах уличных видеокамер и объектах инфраструктуры.

Конструкционные пластики (ПК, АБС, ПК+АБС): обеспечивают баланс между прочностью, весом и стоимостью. Поликарбонаты распространены в случаях, когда требуются оптическая прозрачность и высокая ударостойкость.

Композиционные материалы: применяются в специальных областях для повышения прочности при минимальном весе.

2. Конструктивное усиление

Даже при использовании качественных материалов конструкция корпуса должна рассеивать энергию удара.

Рёбра жёсткости и внутренние усилители: повышают жёсткость и снижают риск растрескивания при ударе.

Скруглённые и криволинейные формы: способствуют распределению нагрузки, а не её концентрации в одной точке.

Оптимальная толщина стенок: обеспечивает достаточную прочность без излишнего веса и затрат.

3. Отделка и обработка поверхности

Внешний вид и защита поверхности также важны для долгосрочной эксплуатации.

Рельефные поверхности маскируют царапины, которые могут образоваться при ударе. Уличные изделия подвергаются антиультрафиолетовой обработке для защиты от старения и охрупчивания, что позволяет сохранить характеристики IK в долгосрочной перспективе. Антикоррозионная обработка металлических корпусов предотвращает нарушение конструктивной целостности из-за ржавчины.

4. Крепление и монтаж

Одно и то же устройство может успешно пройти испытания на ударостойкость в лаборатории, но выйти из строя при неправильном монтаже на объекте.

Надёжные крепёжные системы: винты, кронштейны и монтажные пластины должны также соответствовать общему требованию IK, чтобы не отрываться при ударе.

Вибрация и сейсмические воздействия: особенно актуально для промышленного, транспортного и общественного оборудования.

Совместимость с поверхностями монтажа (стены, столбы, потолки): при использовании несоответствующей поверхности фактические характеристики IK могут снижаться.

5. Защита внутренних компонентов

Рейтинг IK защищает корпус, однако внутренние компоненты также требуют защиты от ударных нагрузок.

Печатные платы, датчики и оптика защищаются внутренними амортизирующими прокладками или пенопластом. Системы плавающего крепления снижают передачу импульсной силы на хрупкие компоненты. Разгрузка кабелей предотвращает потерю контакта разъёмов при механических нагрузках.

6. Требования к условиям эксплуатации

Необходимый уровень IK определяется условиями применения.

Общественные объекты (транспортные узлы, учебные заведения, больницы): высокий IK (IK08–IK10) для защиты от вандализма и случайных ударов.

Оборудование для помещений: для внутренней техники эстетика может иметь меньшее значение, важнее — экономичность решения.

Уличное применение: IK10, как правило, используется в сочетании с IP65/66/67 для обеспечения защиты от пыли и воды.

Рейтинги IK и IP: в чём разница?

Рейтинги IK и IP обычно используются при оценке прочности электрических корпусов и уличного оборудования. Несмотря на то что их нередко применяют в связке, они характеризуют совершенно разные аспекты защиты, и понимание различий между ними необходимо для правильного выбора продукта и инженерного проектирования.

1. Что измеряет каждый рейтинг

Иными словами: IK = ударостойкость, IP = защита от пыли и воды. Рейтинги дополняют друг друга, но не являются взаимозаменяемыми.

2. Почему необходимы оба рейтинга

Высокий рейтинг IP не означает, что изделие является ударостойким. Аналогично, устройство с высоким IK может не быть водонепроницаемым.

Примеры: видеокамера с рейтингом IP66 выдерживает сильный дождь, однако может пострадать от вандализма, если не имеет рейтинга IK. Металлический корпус с рейтингом IK10 может быть чрезвычайно прочным при сильном механическом ударе, но окажется непригодным в запылённой или влажной среде при рейтинге IP20. Реальные условия эксплуатации, как правило, требуют сочетания обоих показателей защиты для полноценного применения.

3. Типовые комбинации рейтингов в отрасли

Для различных областей применения IP- и IK-рейтинги подбираются в комплексе для обеспечения необходимых условий эксплуатации и механической защиты.

• Уличные камеры видеонаблюдения: IK10 + IP66/IP67.

• Акустические системы для общественных мест: IK08–IK10 + IP55.

• Промышленные щиты управления: IK08 + IP54/IP65.

• Уличные и тоннельные светильники: IK08–IK10 + IP66.

Такие комбинации обеспечивают физическую прочность и герметичность оборудования одновременно.

Примеры реального применения

1. IP-интерком с рейтингом IK для использования в исправительных учреждениях

В исправительных учреждениях коммуникационные устройства должны выдерживать намеренное повреждение, попытки вандализма и случайные силовые воздействия. Специализированный IP-интерком с рейтингом IK разработан для безотказной работы даже при экстремальных механических нагрузках. Основные характеристики:

Высокопрочный металлический корпус: рейтинг IK08–IK10, выдерживает намеренные удары, пинки и ударные воздействия.

Защита от несанкционированного вскрытия: винты, монтажные пластины и кнопки усилены таким образом, чтобы их невозможно было снять или повредить силой.

Аудиосвязь: система сохраняет работоспособность после сильных ударов благодаря внутренним амортизирующим структурам, защищающим микрофон, динамик и печатную плату.

Надёжность в критически важных ситуациях: интерком должен функционировать в любой момент для обеспечения экстренной связи, контроля за заключёнными и коммуникации между персоналом и осуждёнными.

Подобные интерком-системы, как правило, устанавливаются в камерах, коридорах и охраняемых зонах исправительных учреждений, гарантируя не только механическую прочность, но и постоянную защищённую связь вне зависимости от физического воздействия.

2. Микрофон видеонаблюдения с рейтингом IK для использования в исправительных учреждениях

Микрофоны, применяемые в учреждениях правоохранительной системы для аудиомониторинга, должны обеспечивать качественный звук вне зависимости от агрессивного или непредсказуемого физического воздействия. Микрофон наблюдения, соответствующий требованиям IK, повышает надёжность в подобных условиях повышенного риска.

Компактный и ударостойкий корпус: защита IK08–IK10 обеспечивает работоспособность микрофона даже после ударов или падений.

Защита акустических элементов: акустическая камера, металлическая сетка и внутренние звукосниматели выполнены таким образом, чтобы исключить деформацию при ударе и сохранить качество звука.

Вандалоустойчивый монтаж: утопленная или заподлицо установка лишает заключённых возможности схватить, повернуть или выдернуть устройство.

Стабильность: защита IK обеспечивает долгосрочную надёжность, предотвращая растрескивание или смещение корпуса, которые могли бы негативно сказаться на качестве звука или привести к необходимости технического обслуживания.

Такие микрофоны, как правило, устанавливаются в зонах строгого режима, коридорах и комнатах для допросов. Благодаря надёжной защите IK они обеспечивают непрерывный аудиомониторинг и возможность наблюдения в режиме реального времени, а также документирования инцидентов.

Заключение

Степень защиты IK является одним из ключевых параметров при оценке механической прочности электрических корпусов в современных инсталляциях. Рейтинг IK предоставляет инженерам, интеграторам и конечным пользователям единую меру ударостойкости, позволяющую принимать обоснованные решения при выборе устройств для объектов с высокой вероятностью случайных столкновений, вандализма или жёстких условий эксплуатации. Понимание уровней IK, методов испытаний и отличий от рейтинга IP защиты от проникновения помогает избежать типичных ошибок и подобрать оборудование, соответствующее условиям его эксплуатации.

В реальных прикладных задачах — в исправительных учреждениях и транспортных узлах, при уличных общественных инсталляциях, использовании IP-интеркомов, микрофонов видеонаблюдения, акустических систем и щитов управления — устройства с надёжной защитой IK обеспечивают бесперебойную работу и стабильность систем. Для достижения требуемых характеристик IK на практике необходимо грамотное проектирование продукта: правильный выбор материала, конструктивное усиление и корректный монтаж.

В конечном счёте оптимальный рейтинг IK повышает долговечность, увеличивает срок службы и обеспечивает безопасность оборудования в самых разнообразных проектах. Сочетание защиты IK с правильно подобранным рейтингом IP позволяет системным проектировщикам создавать решения, устойчивые как к внешним воздействиям окружающей среды, так и к механическим нагрузкам.
