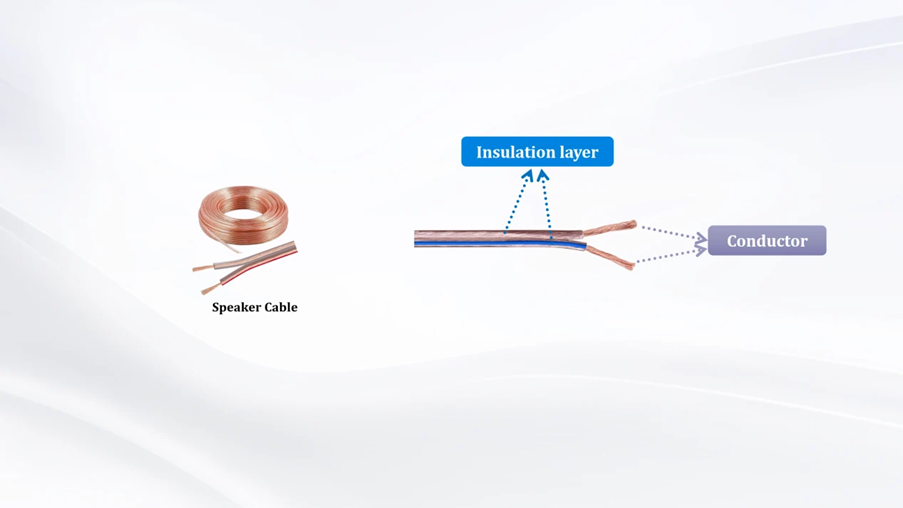

Руководство по кабелям для PA-систем 2026: сечение, материалы и потери

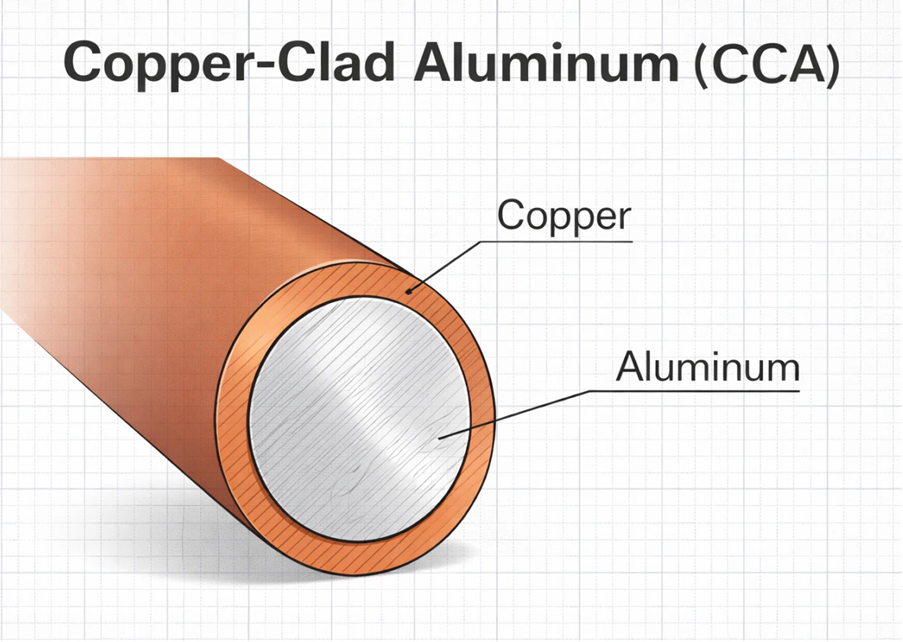

CCA (медь на алюминиевой основе)

CCA — это составной проводник: алюминиевый сердечник с тонким медным покрытием снаружи. Он легче и дешевле меди. По электрическим и механическим характеристикам при подаче питания на большие расстояния он ведёт себя скорее как алюминий, чем как медь: более высокое сопротивление при одинаковом сечении и меньшая долгосрочная стабильность при небрежном обращении.

Более высокое сопротивление → большее падение напряжения → дальние громкоговорители могут звучать слабее на длинных магистральных линиях. Более чувствителен к некачественным соединениям; риски возрастают на наружных и влажных объектах. При использовании CCA, как правило, необходимо увеличивать сечение кабеля и использовать консервативные значения подключённой мощности.

Область применения: короткие внутренние линии с небольшой нагрузкой и жёсткими ограничениями по стоимости. Не рекомендуется для длинных магистральных линий, агрессивных условий эксплуатации или систем с затруднённым техническим обслуживанием.

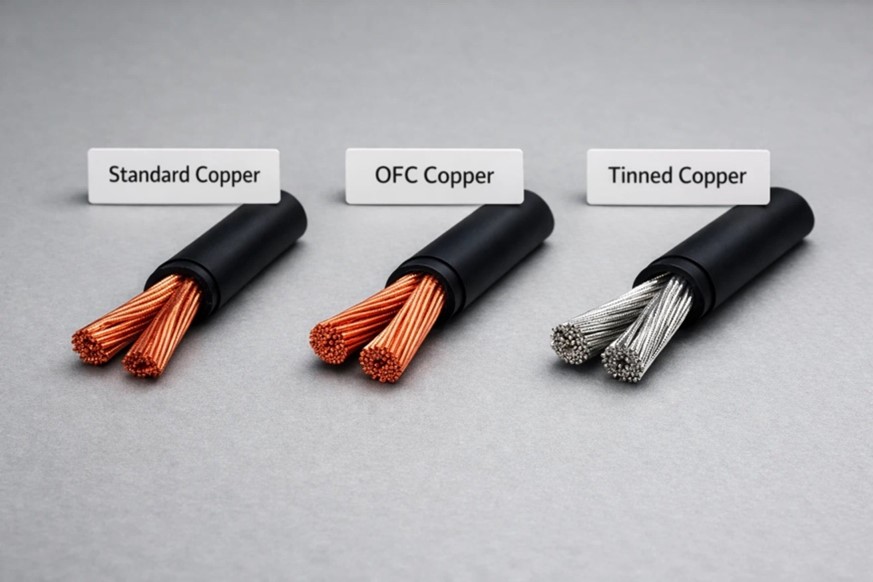

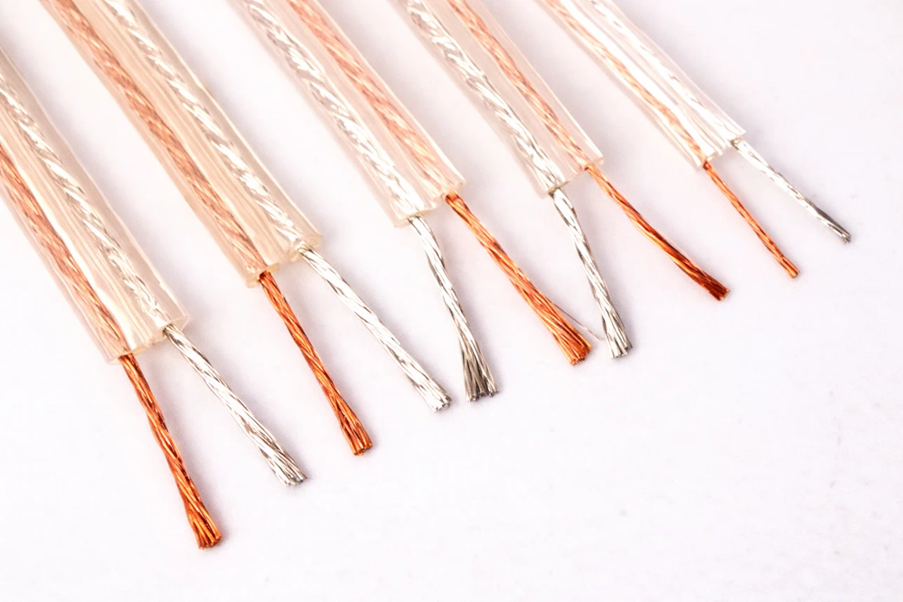

Таблица 1 — Материалы кабелей для громкоговорителей (практический взгляд для PA)

Простое правило для большинства проектов: выбирайте медь/OFC по умолчанию и рассматривайте OCC как опциональный премиальный вариант, а не обязательное требование.

4. Что на самом деле вызывает потери в кабеле (и почему некоторые линии «никак не балансируются»)

Когда заказчики жалуются на неравномерную громкость по зонам, инстинктивная реакция — продолжать регулировать отводы громкоговорителей. Иногда это помогает, но если исходные потери в кабеле слишком велики, проблему придётся преследовать бесконечно.

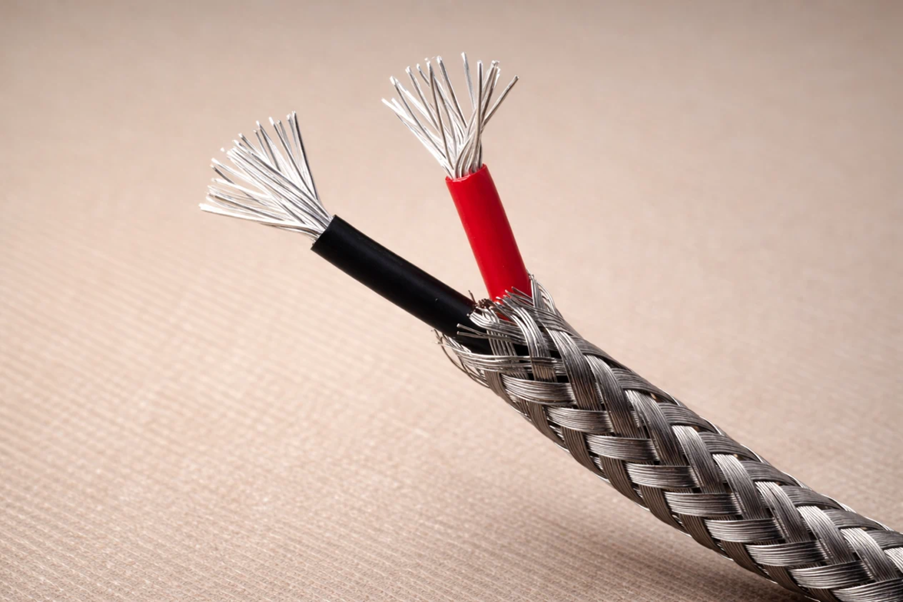

Основные факторы потерь в линиях PA-систем 70 В/100 В:

• Большое расстояние в одну сторону до наиболее удалённого громкоговорителя

• Высокая суммарная подключённая мощность на данной линии

• Недостаточное сечение магистрального участка, питающего множество громкоговорителей

• Слишком большое количество стыков и разветвлений с нестабильным качеством соединений

• Наружные линии с проникновением влаги и окисленными разъёмами

Если необходимо питать мощную нагрузку на большом расстоянии, увеличение сечения магистральной линии помогает, однако разделение линии (или перенос усилителя ближе к нагрузке) нередко является более чистым решением.

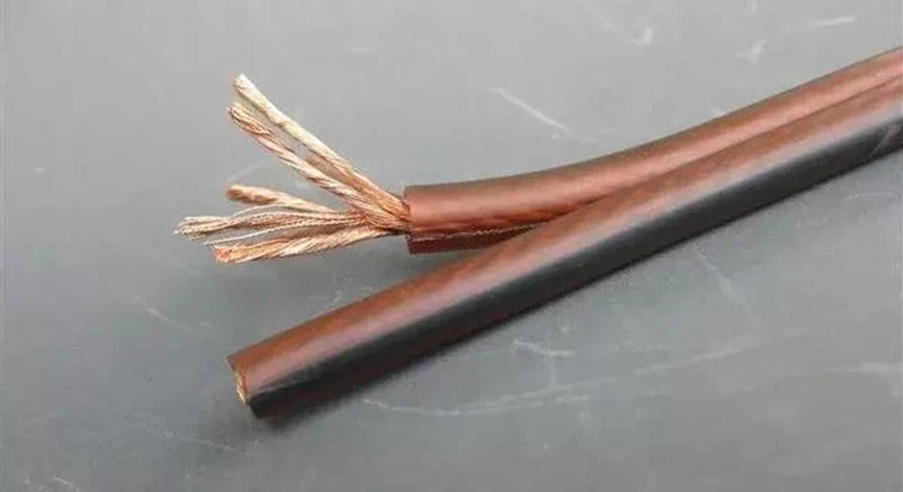

5. Выбор сечения для систем 70 В/100 В (просто и практично)

Большинство читателей приходят к этой статье с одним вопросом: какое сечение кабеля для громкоговорителей использовать? В распределённых системах можно принимать грамотные решения без сложных формул, используя три исходных параметра: расстояние, суммарная подключённая мощность и запас на условия эксплуатации.

Прежде чем выбирать сечение, определите эти 3 параметра:

1. Расстояние в одну сторону до наиболее удалённой точки линии

2. Суммарная подключённая мощность на данной линии (Вт)

3. Внутренний объект или наружный/агрессивный (запас)

Практическое правило: для линий 70 В, как правило, требуется несколько бо́льшее сечение по сравнению с линиями 100 В при аналогичном расстоянии и нагрузке, поскольку при 70 В ток при одинаковой передаваемой мощности выше.

Используйте таблицу ниже как отправную точку для медных проводников. Для наружных, горячих, влажных или промышленных объектов выбирайте на один размер толще.

Таблица 2 — Ориентировочный выбор сечения (медь, типичные проекты)

Увеличьте сечение на один размер при наличии следующих условий:

• Наружное расположение или прямое солнечное излучение (УФ/перепады температур)

• Прибрежные/влажные объекты (риск коррозии)

• Линия питает множество громкоговорителей (высокий ток на первом участке)

• Требуется более высокая чёткость пейджинга и запас мощности

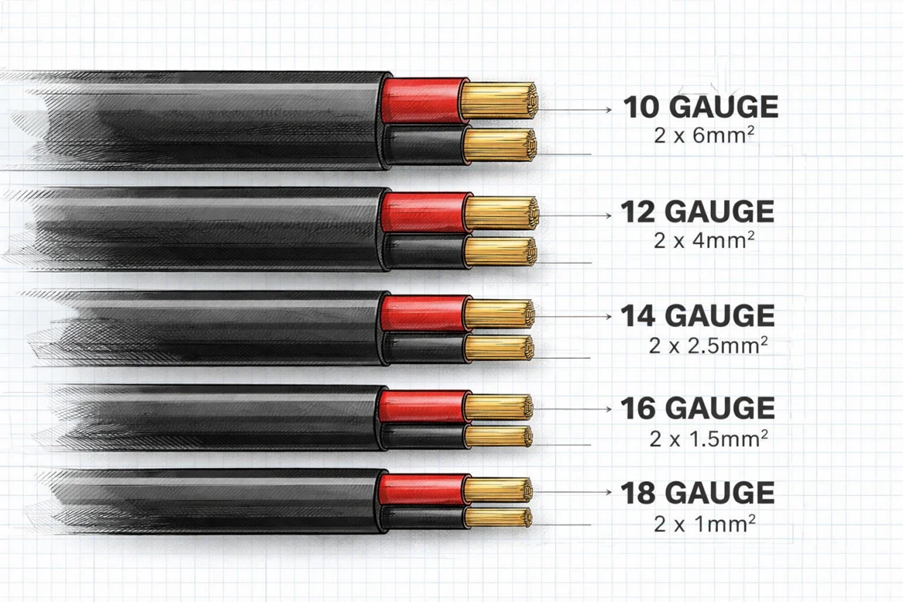

Таблица 3 — Соответствие AWG и мм² (приблизительно)

6. Простой рабочий алгоритм выбора, применимый к любому проекту

Когда вы освоите повторяемый алгоритм, выбор кабеля перестанет быть субъективным.

Практический алгоритм (без расчётов):

1. Разделите объект на логические линии (по корпусам/зонам/направлениям)

2. Суммируйте подключённую мощность (Вт) на каждой линии

3. Определите максимальное расстояние в одну сторону для каждой линии

4. Выберите сечение по экспресс-таблице (для агрессивных условий — на размер больше)

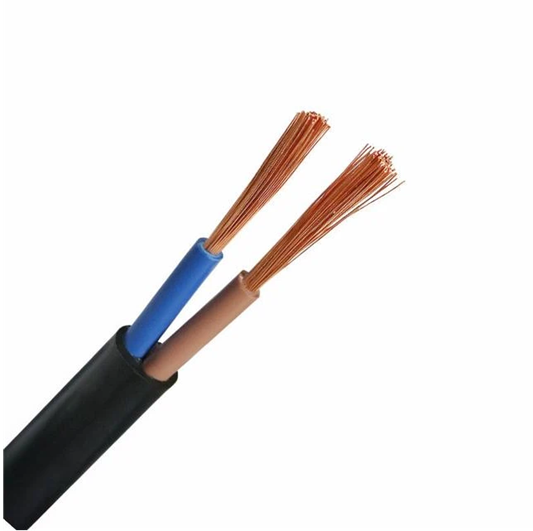

5. Выберите материал/оболочку исходя из условий эксплуатации (Таблица 1)

6. Выполните качественные соединения и загерметизируйте наружные распределительные коробки

7. Заключение

Качественная PA-система 70 В/100 В зависит от стабильной подачи питания — и именно это обеспечивает кабель для громкоговорителей. Чтобы добиться равномерной громкости по зонам и меньшего количества проблем после ввода в эксплуатацию, расставьте приоритеты в следующем порядке:

Проектирование линии: по возможности избегайте единственной перегруженной длинной магистрали.

Выбор сечения: подбирайте сечение по расстоянию и суммарной подключённой мощности, затем добавляйте запас для агрессивных условий эксплуатации.

Качество материалов и монтажа: OFC — для стабильности, OCC — как опциональный премиальный вариант; особое внимание уделяйте оболочке, герметизации и соединениям на наружных объектах.

Если рассматривать сечение, материал и качество соединений как единое целое, ваша распределённая система обеспечит чёткий пейджинг, сбалансированные зоны и долгосрочную надёжность.
