Динамические излучатели / громкоговорительные драйверы: полное руководство 2025

Представьте: в кинотеатре вы ощущаете мощные, глубокие басы, но при этом отчётливо слышите тихие голоса. Или в конференц-зале голос человека, находящегося далеко, звучит ясно и разборчиво. Это заслуга не корпуса акустической системы и не усилителя. Всё дело в одном ключевом компоненте — динамическом излучателе.

Но есть важный нюанс: динамический излучатель это не акустическая система.

Излучатели разных размеров работают в разных частотных диапазонах — большие отвечают за басы, маленькие — за высокие частоты. Эта статья представляет собой полное и доступное руководство по динамическим излучателям.

1. Что такое динамический излучатель?

Динамический излучатель (также называемый громкоговорительным драйвером) — это компонент, преобразующий электрические сигналы в звук. Он включает диафрагму (конусную или купольную), звуковую катушку и магнитную систему. Когда аудиосигнал проходит через звуковую катушку, создаётся сила, приводящая диафрагму в движение и воспроизводящая звук.

Почему это важно?

Излучатель  это ядро любой акустической системы. Он определяет тональность, частотную характеристику, ясность, громкость, чувствительность и допустимую мощность. Иными словами, качество звука акустической системы в значительной степени зависит от динамического излучателя.

2. Как работает громкоговорительный драйвер

Громкоговорительный драйвер преобразует электрические изменения в механическое движение. Это движение приводит в колебание воздух и создаёт звуковые волны. Конструкция, масса, магнитная система и акустическое оформление влияют на ясность, силу баса, чувствительность и искажения.

2.1 Основные компоненты

• Диафрагма (конус / купол): приводит воздух в движение для создания звука.

• Звуковая катушка: проводит аудиосигнал.

• Магнитная система: создаёт магнитное поле.

• Корзина: поддерживает конструкцию.

• Центрирующая шайба и подвес: удерживают диафрагму в центре и обеспечивают свободу перемещения.

2.2 Как электричество становится звуком

Когда переменный ток аудиосигнала проходит через звуковую катушку, он взаимодействует с полем магнита и создаёт силу (сила Лоренца). Эта сила толкает диафрагму вперёд и назад, создавая звуковые волны.

• Низкие частоты = медленные, большие перемещения

• Высокие частоты = быстрые, малые перемещения

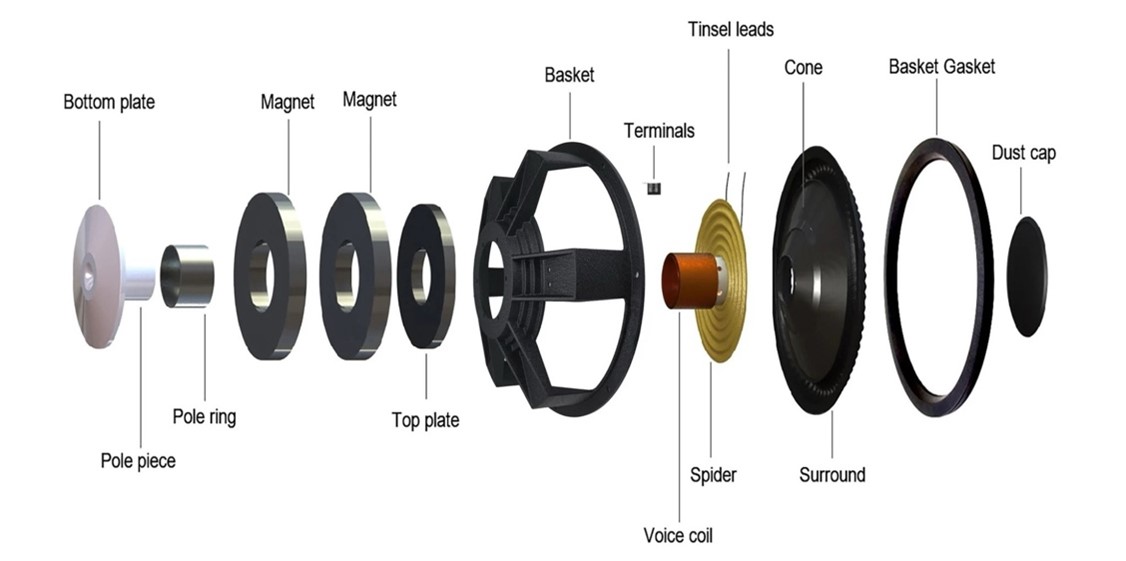

Компоненты динамического излучателя

3. Ключевые компоненты динамического излучателя

Подробное и ясное описание основных частей громкоговорительного драйвера.

3.1 Звуковая катушка

Звуковая катушка — ключевой элемент, преобразующий электрические сигналы в механическую силу. Когда ток аудиосигнала проходит через звуковую катушку, он создаёт силу притяжения или отталкивания в магнитном поле. Эта сила перемещает диафрагму вперёд и назад, и это движение воспроизводит звук.

Влияние на характеристики:

• Чувствительность: более лёгкая звуковая катушка реагирует быстрее и обеспечивает более высокую чувствительность.

• Допустимая мощность: катушка большего размера с лучшим охлаждением выдерживает большую мощность без перегорания.

• Материалы: распространённые варианты включают медь (долговечная), алюминий (легче) и CCAW (алюминиевый провод, плакированный медью — лёгкий и токопроводящий).

3.2 Диафрагма

Диафрагма непосредственно приводит воздух в движение и создаёт звуковые волны. Она является «выходным элементом» звука. Её жёсткость, масса и демпфирование определяют, будет ли звук чистым и появятся ли искажения.

Распространённые материалы:

• Бумага: лёгкая, естественный звук, низкие искажения; часто применяется в низкочастотных излучателях.

• Металл (алюминий, титан): более жёсткий, хорошие высокочастотные характеристики, но может вызывать металлический резонанс.

• Композитные материалы (стекловолокно, углеволокно, полипропилен): хороший баланс массы, прочности и демпфирования с лучшей управляемостью.

3.3 Конус

Конус — это одна из форм диафрагмы, широко применяемая в низкочастотных и среднечастотных излучателях.

Эта форма прочнее и вибрирует более стабильно. Она способна перемещать больше воздуха, что улучшает низкочастотные характеристики.

Конусная форма также обеспечивает лучшее распространение звука, делая средне-низкий диапазон более равномерным. Больший конус даёт более мощный бас; меньший — реагирует быстрее.

3.4 Купол

Купольные диафрагмы обычно используются в высокочастотных излучателях (твитерах). Распространённые материалы: мягкий купол (шёлк) и металлический купол.

Преимущества: Очень лёгкие, что позволяет вибрировать на высокой скорости. Более быстрый и чистый высокочастотный отклик. Лучшая дисперсия звука, обеспечивающая более равномерное распределение высоких частот в помещении.

3.5 Магнитная система

Магнит создаёт постоянное магнитное поле, в котором перемещается звуковая катушка. Магнитная цепь влияет на эффективность и управляемость излучателя. Более сильный магнит обеспечивает лучший контроль и более точный звук.

Два распространённых типа магнитов: Ферритовый: низкая стоимость, стабильный, термостойкий, большой размер, тяжёлый. Неодимовый: сильная магнитная сила, компактный размер, повышает чувствительность, широко используется в профессиональном аудио и высококачественных твитерах.

3.6 Корзина / рама

Корзина — это «скелет» излучателя. Она поддерживает все компоненты и удерживает звуковую катушку и диафрагму в правильном положении.

Основные материалы:

Стальная рама: низкая стоимость, но может создавать магнитные помехи; тяжелее. Алюминиевая рама: легче, жёстче, снижает резонанс, лучший теплоотвод, способствует увеличению допустимой мощности. Высококачественные и профессиональные излучатели обычно используют алюминиевые рамы.

3.7 Центрирующая шайба и подвес

Эти два элемента контролируют траекторию движения диафрагмы и удерживают излучатель в пределах допустимого хода.

Центрирующая шайба: удерживает звуковую катушку по центру магнитного зазора, контролирует диапазон перемещения вперёд-назад и влияет на линейность и басовые характеристики. Качественная конструкция обеспечивает более чистый звук и меньшие искажения.

Подвес: соединяет внешний край диафрагмы с корзиной, обеспечивает свободное перемещение вперёд-назад и поглощает нежелательные вибрации. Распространённые материалы: резина (долговечная) и поролон (лёгкий, но быстрее стареет).

4. Типы динамических излучателей и их применение

4.1 Низкочастотный излучатель (вуфер)

Работает в диапазоне басов (20 Гц – 500 Гц). Большая диафрагма, длинный ход.

Применение:

• Системы звукоусиления (PA)

• Домашние кинотеатры

• Кинозалы

4.2 Среднечастотный излучатель

Работает в диапазоне человеческого голоса и большинства музыкальных инструментов (500 Гц – 4 кГц). Очень важен для разборчивости.

Применение:

• Системы звукоусиления

• Высококачественная домашняя акустика

• Конференц-системы

4.3 Высокочастотный излучатель (твитер)

Работает в диапазоне высоких частот (2 кГц – 20 кГц). Очень лёгкая диафрагма.

Применение:

• Домашняя акустика

• Студийные мониторы

• Коммерческие системы фоновой музыки

4.4 Широкополосный излучатель

Охватывает максимально широкий диапазон частот одним излучателем.

Применение:

• Самодельная акустика (DIY)

• Компактные акустические системы

• Малые системы трансляции

4.5 Компрессионный драйвер

Используется в профессиональном аудио и системах звукоусиления. Работает совместно с рупором для увеличения звукового давления и дальности звукопередачи.

Применение:

• Стадионы

• Железнодорожные вокзалы

• Аэропорты

• Наружные системы оповещения
