Понимание разницы между калибровкой зонда и компенсацией

В Tektronix мы часто получаем вопросы от клиентов о необходимости и значении калибровки пробников, особенно с учётом того, что они выполняют компенсацию каждый раз при подключении к осциллографу. В этой краткой заметке мы хотим разъяснить ключевые различия между калибровкой и компенсацией пробников. Понимание этих процессов имеет решающее значение для поддержания точности и надёжности измерений, что, в свою очередь, обеспечивает высокое качество вашей работы по тестированию и измерению электронных устройств.

Калибровка и подстройка пробников

Калибровка — это процесс оценки точности измерений пробника путём сравнения его показаний с эталонным стандартом. В ходе калибровки значения, снимаемые с пробника, сравниваются с показаниями референсного прибора, использующего стандарты, прослеживаемые к Национальному институту стандартов и технологий (NIST) или национальному метрологическому институту (NMI). Это сравнение позволяет выявить любые отклонения от ожидаемых значений.

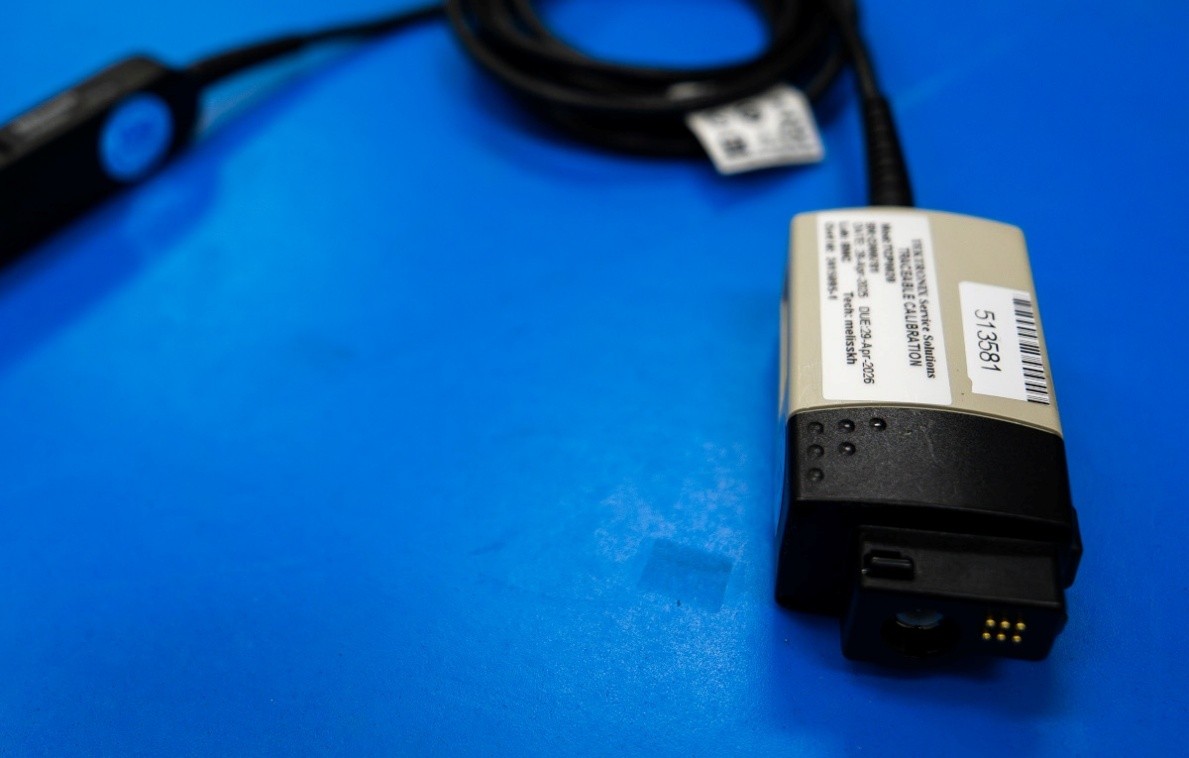

Важно отметить, что калибровка не включает корректировку или настройку пробника — она лишь оценивает его текущее состояние. Если показания пробника соответствуют допускам, заданным производителем, оформляется сертификат калибровки, подтверждающий его характеристики.

Подстройка (Adjustment) — это следующий этап, к которому прибегают, если при калибровке выявлено превышение допустимых отклонений. В этом случае выполняются действия по настройке пробника, чтобы привести его показания в соответствие с допустимыми пределами. Подстройка может включать точную регулировку настроек пробника или физические изменения, необходимые для согласования с установленными стандартами.

После внесения изменений обычно проводится повторная калибровка, чтобы убедиться в том, что подстройка прошла успешно, и пробник теперь работает в пределах заданных допусков.

Компенсация пробника
Компенсация пробника — это важный процесс подстройки, который обеспечивает точное отображение измеряемого сигнала осциллографом. Этот процесс включает тонкую настройку емкости пробника для согласования с входным сопротивлением осциллографа. Благодаря этому уменьшаются искажения сигнала и сохраняется точность отображаемой формы сигнала.

Согласование импедансных характеристик пробника с характеристиками осциллографа имеет решающее значение для устранения расхождений, которые могут привести к ошибочным измерениям, таким как перерегулирование, недорегулирование или затухание сигнала. Эта настройка особенно важна в высокочастотных приложениях, где даже незначительные несоответствия импедансов могут существенно повлиять на точность измерений. Регулярная компенсация пробника необходима для поддержания целостности полученных данных и обеспечения надежных и точных измерений, что критично для эффективного электронного тестирования и измерений.

При подключении нового пробника к осциллографу необходимо провести компенсацию пробника до выполнения важных измерений, после значительных изменений окружающей среды или после любого технического обслуживания пробника. Для выполнения компенсации подключите пробник к тестовому сигналу, например, к прямоугольной волне, и отрегулируйте компенсирующий триммер на пробнике до тех пор, пока форма сигнала не станет правильной и без искажений.

Некоторые осциллографы, например Tektronix 6 Series B MSO, могут выполнять эту настройку автоматически через программное обеспечение, в то время как другие, такие как Tektronix 2 Series MSO, требуют ручной настройки пробника. Всегда обращайтесь к руководству пользователя вашего осциллографа для получения конкретной инструкции по компенсации.

Процесс компенсации не влияет на калибровку пробника, так как это два отдельных процесса.

Компенсация пробника — это настройка его ёмкостных элементов для согласования с входной ёмкостью осциллографа, что необходимо для точного отображения измеряемого сигнала.

Калибровка пробника, напротив, — это более обширная процедура, направленная на проверку общей точности пробника при измерении уровней напряжения и других электрических параметров.

Современные достижения в технологии пробников упростили эту задачу для пользователей. Например, некоторые активные пробники, такие как TAP2500, а также изолированные пробники серии IsoVu, не требуют компенсации.

Почему важны оба процесса

Калибровка и компенсация необходимы для достижения точных и достоверных измерений с помощью осциллографических пробников. Калибровка включает в себя проверку и документирование точности пробника по известным стандартам. Этот процесс обеспечивает всестороннюю оценку измерительных возможностей пробника и соответствие требованиям качества. Периодически выполняя калибровку, пользователи могут гарантировать, что пробник сохраняет общую точность по всем точкам измерения.

С другой стороны, компенсация направлена на настройку пробника для исправления конкретных ошибок, таких как смещение и усиление. Эта настройка повышает точность измерений в данный момент времени — при настройке или при изменении условий. Совмещая регулярную калибровку с целевой компенсацией, пользователи могут получать достоверные и точные измерения, обеспечивая целостность и производительность своих осциллографических пробников.
